Пилотные гидролинии (отвал)(монобоом)<US> — HITACHI ZX225US-3

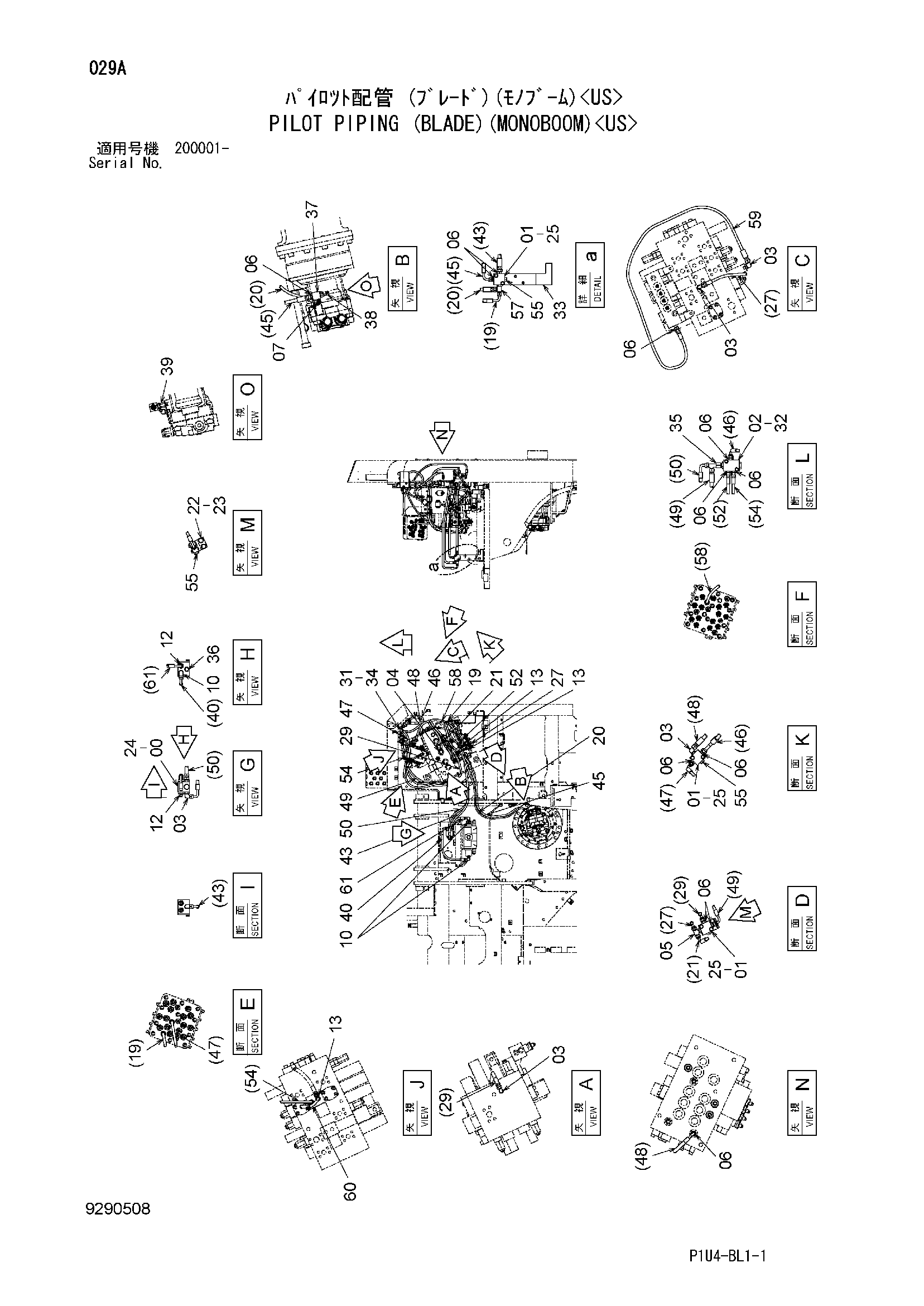

Заводская схема «Пилотные гидролинии (отвал)(монобоом)<US>» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | 4411001 | Челночный клапан | 3 |
| 02 | 4337928 | Клапан | 1 |
| 03 | A852322 | Угловой штуцер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852332 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852522 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 12 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852222 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4343416 | Шланг | 1 |
| 20 | 4413924 | Шланг | 1 |
| 21 | 4600935 | Шланг | 1 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J260845 | Болт с шайбой | 6 |
| 25A | J900845 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | 4467055 | Шланг | 1 |
| 29 | 4469749 | Шланг | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J260850 | Болт с шайбой | 2 |
| 32A | J900850 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 8110105 | Кронштейн | 1 |
| 34 | 8110099 | Кронштейн | 1 |
| 35 | 4246672 | Соединительный штуцер | 1 |
| 36 | A852123 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4370902 | Тройник | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4436535 | Датчик давления | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4463097 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4649712 | Шланг | 1 |
| 43 | 9189583 | Шланг в сборе | 1 |
| 43A | 4409476 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 2 |
| 45 | 9233830 | Шланг в сборе | 1 |
| 45A | 4612999 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 3 |
| 46 | 9286553 | Шланг в сборе | 1 |
| 46A | 4343215 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 1 |
| 47 | 4364447 | Шланг | 1 |
| 48 | 4375868 | Шланг | 1 |
| 49 | 9264464 | Шланг в сборе | 1 |
| 49A | 4649135 | Шланг | 1 |
| 49B | 4327315 | Защитный кожух | 2 |
| 50 | 9210761 | Шланг в сборе | 1 |
| 50A | 4469356 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 4 |
| 52 | 9234574 | Шланг в сборе | 1 |
| 52A | 4613821 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 2 |
| 54 | 4348160 | Шланг | 1 |
| 55 | A885002 | Пробка | 3 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4219346 | Тройник | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4320249 | Шланг | 1 |
| 59 | 4671343 | Шланг | 1 |
| 60 | 4626261 | Шланг | 1 |
| 61 | 9225706 | Шланг в сборе | 1 |
| 61A | 4602206 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
