Крышка двигателя (дустпрооф специальное исполнение.) — HITACHI ZX225US-3

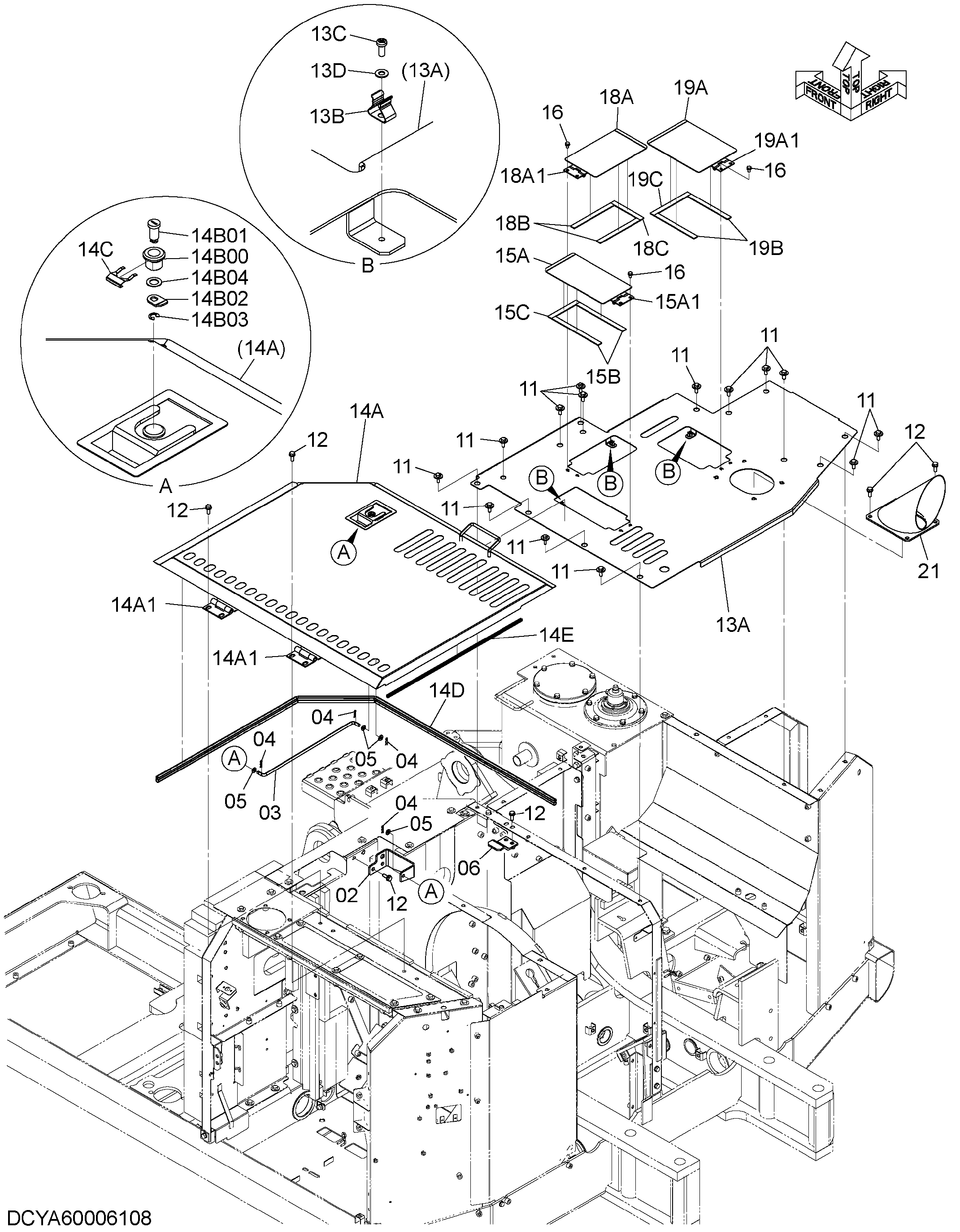

Заводская схема «Крышка двигателя (дустпрооф специальное исполнение.)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4638673 | Кронштейн | 1 |
| 03 | 4638674 | Стойка | 1 |
| 04 | 4022698 | Стопорный палец | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 9764544 | Ограничитель | 1 |
| 11 | J281030 | Болт с шайбой | 14 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 12 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | YA60004789 | Крышка | 1 |
| 13A | YA40004442 | Крышка | 1 |
| 13B | 4330276 | Держатель | 3 |
| 13C | M430410 | Винт | 3 |
| 13D | A590104 | Плоская шайба | 3 |
| 14 | YA60007482 | Крышка | 1 |
| 14A | YA40006804 | Крышка двигатель | 1 |
| 14A1 | 3072015 | Петля | 2 |
| 14B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 14B00 | 4461339 | Корпус | 1 |
| 14B01 | 4461338 | Шпонка | 1 |
| 14B02 | 4461340 | Пластина | 1 |
| 14B03 | 4461337 | Кольцо | 1 |
| 14B04 | 4461341 | Шайба | 2 |
| 14C | 4461342 | Зажим | 1 |
| 14D | 4659117 | Уплотнительная окантовка | 1 |
| 14E | 4659118 | Уплотнительная окантовка | 1 |
| 15 | YA60004720 | Крышка | 1 |
| 15A | 8101510 | Крышка | 1 |
| 15A1 | 4332654 | Петля | 1 |
| 15B | YA00007024 | Резиновая прокладка | 2 |
| 15C | YA00007025 | Резиновая прокладка | 1 |
| 16 | J260816 | Болт с шайбой | 6 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | YA60001210 | Крышка | 1 |
| 18A | 8122066 | Крышка | 1 |
| 18A1 | 4332654 | Петля | 1 |
| 18B | YA00007057 | Резиновая прокладка | 2 |
| 18C | YA00007059 | Резиновая прокладка | 1 |
| 19 | YA60001209 | Крышка | 1 |
| 19A | 8122065 | Крышка | 1 |
| 19A1 | 4332654 | Петля | 1 |
| 19B | YA00007057 | Резиновая прокладка | 2 |
| 19C | YA00007058 | Резиновая прокладка | 1 |
| 21 | 7053779 | Выпускная труба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
