Обратные трубопроводы (1) — HITACHI ZX225US-3

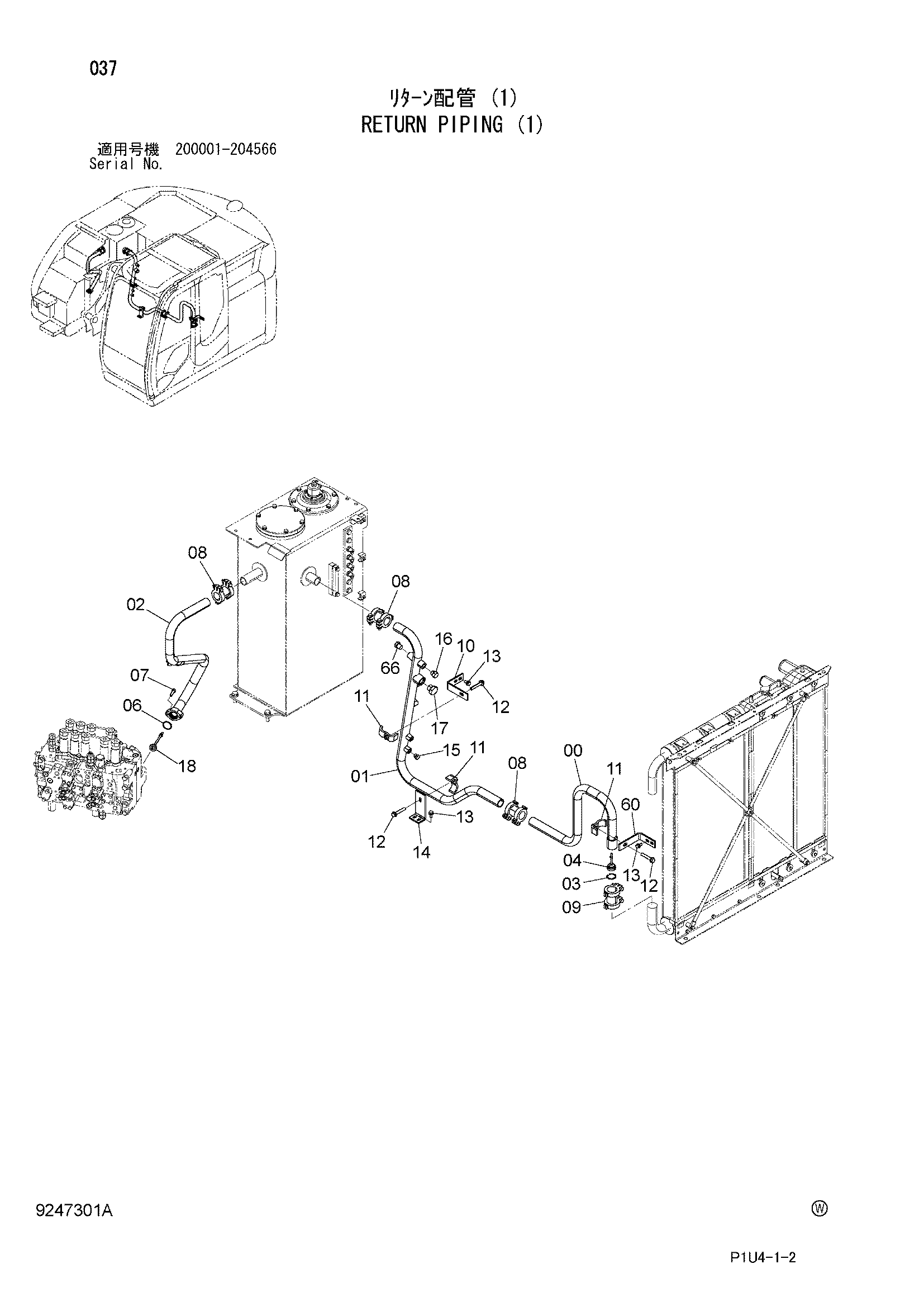

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099420 | Обратная трубка | 1 |
| 01 | 7047794 | Обратная трубка | 1 |
| 02 | 8099419 | Обратная трубка | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4276584 | Клапан | 1 |
| 06 | A811040 | Уплотнительное кольцо | 1 |
| 07 | J781040 | Болт с внутренним шестигранником | 2 |
| 08 | 4069801 | Муфта | 3 |
| 08A | 4196259 | Уплотнение кольцо | 2 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196260 | Уплотнение кольцо | 2 |
| 10 | 4633014 замена: 4689574 | Кронштейн | 1 |
| 11 | 9757273 | Хомут трубки | 3 |
| 12 | J271275 | Болт с шайбой | 3 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4633015 замена: 4689575 | Кронштейн | 1 |
| 15 | A885003 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A885004 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A885008 | Пробка | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4656988 | Клапан | 1 |
| 60 | 4633014 | Кронштейн | 1 |
| 66 | A885004 | Пробка | 1 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
