Основные гидролинии (2P-BOOM) — HITACHI ZX225US-3

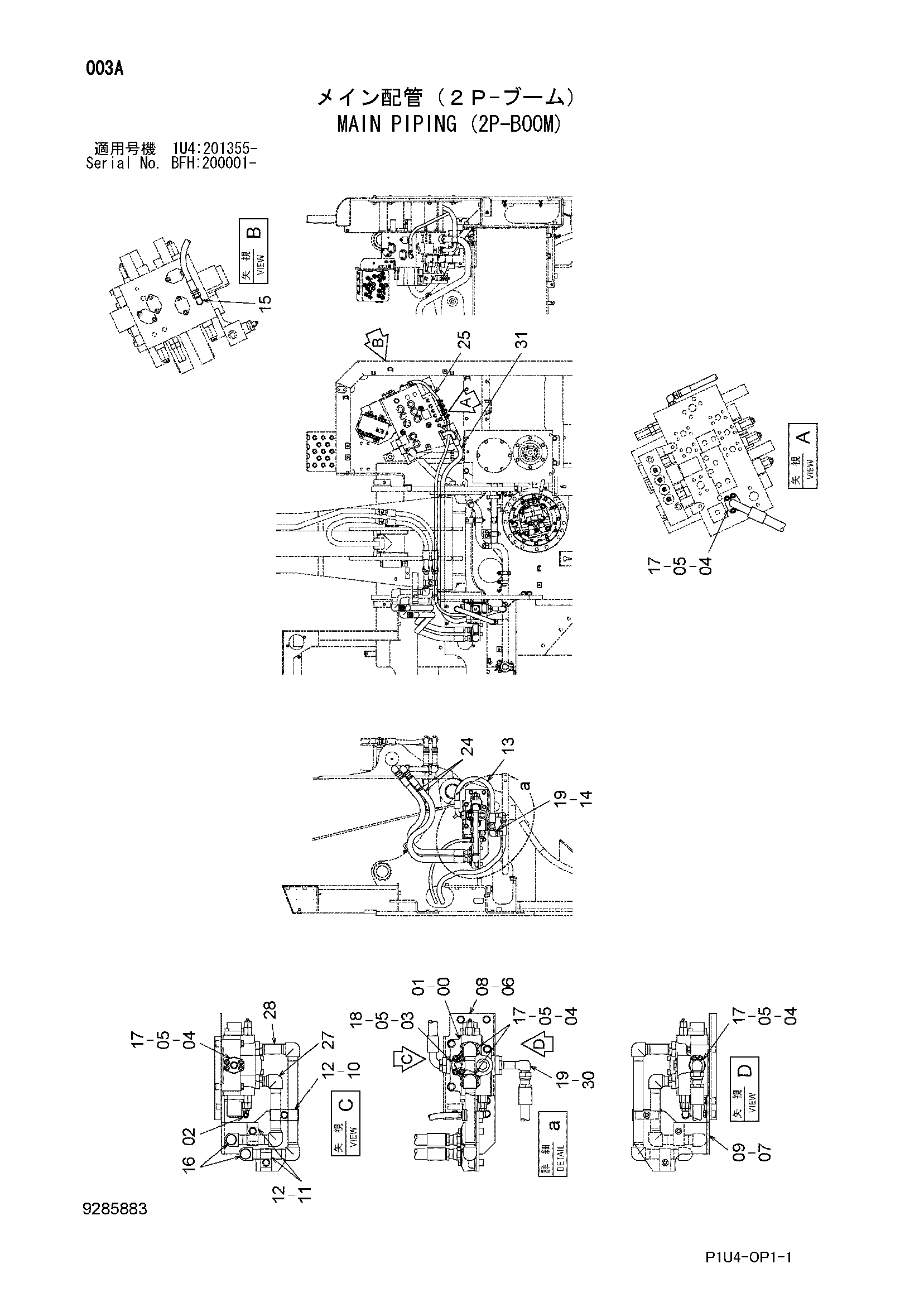

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602026 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A852334 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 2046512 | Пластина | 1 |
| 04 | 986910 | Разъёмный фланец | 10 |
| 05 | J781030 | Болт с внутренним шестигранником | 24 |
| 06 | 8109821 | Кронштейн | 1 |
| 07 | 8109772 | Кронштейн | 1 |
| 08 | J271225 | Болт с шайбой | 3 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271230 | Болт с шайбой | 2 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4189860 | Хомут трубки | 1 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J271285 | Болт с шайбой | 3 |
| 12A | J901285 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4370774 | Шланг | 1 |
| 14 | A853368 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852334 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 971489 | Уплотнительное кольцо | 5 |
| 18 | 4314064 | Уплотнительное кольцо | 1 |
| 20 | 4121859 | Ленточный зажим | 10 |
| 24 | 9227798 | Шланг в сборе | 2 |
| 24A | 4250888 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 4 |
| 25 | 9284007 | Шланг в сборе | 1 |
| 25A | 4622508 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 27 | 9766840 | Трубка | 1 |
| 28 | 8109746 | Трубка | 1 |
| 30 | 9745132 | Трубка | 1 |
| 31 | 9281090 | Шланг в сборе | 1 |
| 31A | 4658546 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
