Пилотные гидролинии (отвал)(монобоом)<USR> — HITACHI ZX225US-3

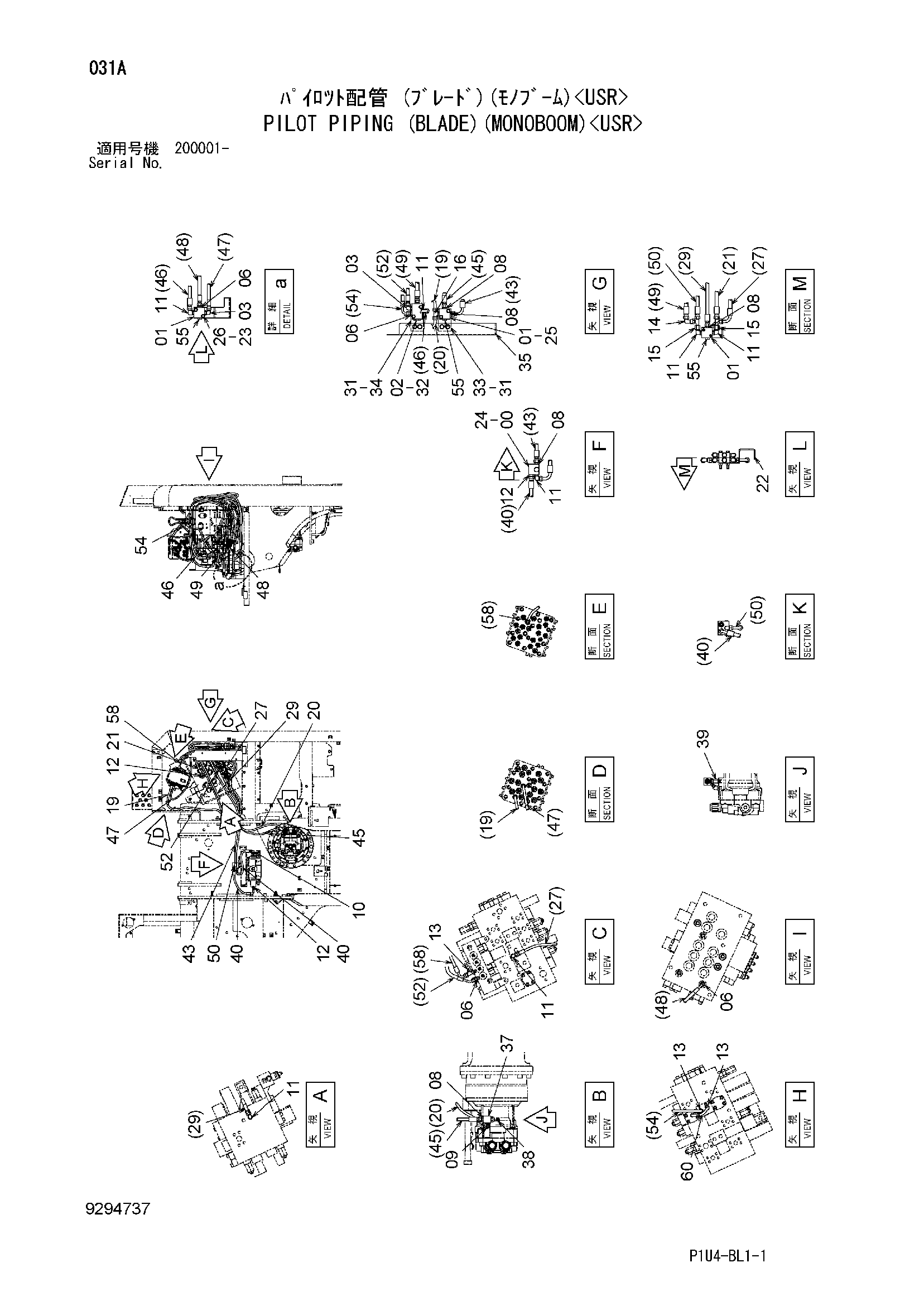

Заводская схема «Пилотные гидролинии (отвал)(монобоом)<USR>» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | 4411001 | Челночный клапан | 3 |
| 02 | 4337928 | Клапан | 1 |
| 03 | A852322 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852223 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 7 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 15 | 4246672 | Соединительный штуцер | 2 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9222046 | Шланг в сборе | 1 |
| 19A | 4487017 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 5 |
| 20 | 9234556 | Шланг в сборе | 1 |
| 20A | 4613736 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 6 |
| 21 | 9271104 | Шланг в сборе | 1 |
| 21A | 4649136 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 3 |
| 22 | 8114606 | Кронштейн | 1 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J260845 | Болт с шайбой | 2 |
| 25A | J900845 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J900880 | Болт | 2 |
| 27 | 9265983 | Шланг в сборе | 1 |
| 27A | 4647882 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 3 |
| 29 | 9232575 | Шланг в сборе | 1 |
| 29A | 4611383 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 5 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J260850 | Болт с шайбой | 2 |
| 32A | J900850 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 8114605 | Кронштейн | 1 |
| 34 | 8114604 | Кронштейн | 1 |
| 35 | 8114603 | Опора | 1 |
| 37 | 4370902 | Тройник | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4436535 | Датчик давления | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4463097 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9202789 | Шланг в сборе | 2 |
| 40A | 4456711 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 43 | 9234550 | Шланг в сборе | 1 |
| 43A | 4613667 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 7 |
| 45 | 9270877 | Шланг в сборе | 1 |
| 45A | 4662576 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 4 |
| 46 | 9231347 | Шланг в сборе | 1 |
| 46A | 4609587 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 4 |
| 47 | 9265335 | Шланг в сборе | 1 |
| 47A | 4656514 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 3 |
| 48 | 9190861 | Шланг в сборе | 1 |
| 48A | 4437902 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 2 |
| 49 | 9223466 | Шланг в сборе | 1 |
| 49A | 4478281 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 1 |
| 50 | 9197277 | Шланг в сборе | 1 |
| 50A | 4448662 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 7 |
| 52 | 9274415 | Шланг в сборе | 1 |
| 52A | 4437735 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 54 | 9235367 | Шланг в сборе | 1 |
| 54A | 4611100 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 1 |
| 55 | A885002 | Пробка | 3 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4320249 | Шланг | 1 |
| 60 | 4364391 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
