Крышка (D) — HITACHI ZX225US-3

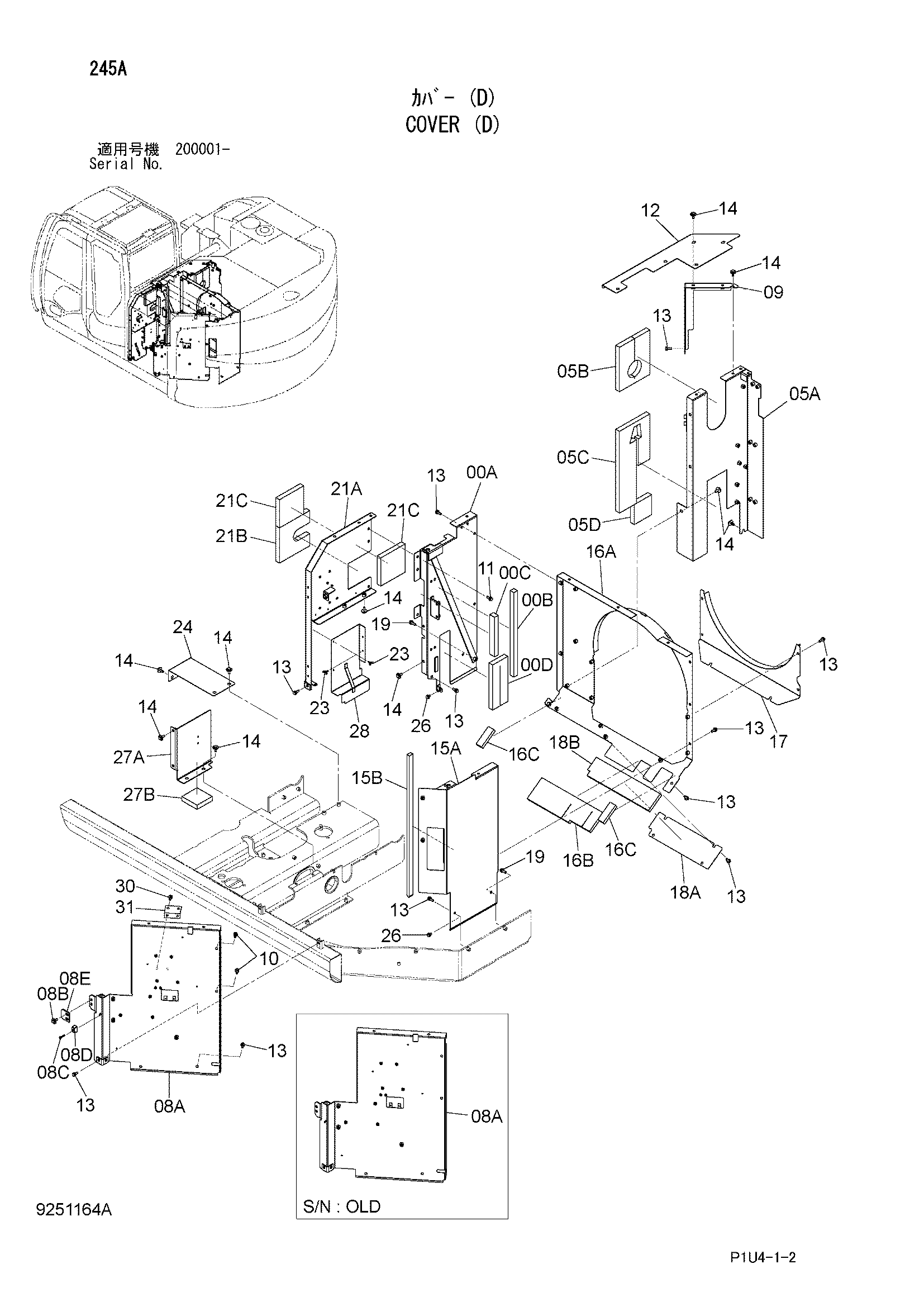

Заводская схема «Крышка (D)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099126 замена: 8112274 | Крышка | 1 |
| 00 | 8112274 | Крышка | 1 |
| 00A | 6023757 замена: 6026077 | Крышка | 1 |
| 00A | 6026077 | Крышка | 1 |
| 00B | 4627987 | Резиновая прокладка | 1 |
| 00C | 4637784 | Резиновая прокладка | 1 |
| 00D | 4639286 | Резиновая прокладка | 1 |
| 05 | 8100815 | Крышка | 1 |
| 05A | 7048440 | Крышка | 1 |
| 05B | 4637807 замена: 4669029 | Резиновая прокладка | 1 |
| 05B | 4669029 | Резиновая прокладка | 1 |
| 05C | 4637808 | Резиновая прокладка | 1 |
| 05D | 4385886 | Резиновая прокладка | 1 |
| 08 | 9251402 | Крышка | 1 |
| 08A | 6023768 замена: 6026788 | Крышка | 1 |
| 08A | 6026788 | Крышка | 1 |
| 08B | J281030 | Болт с шайбой | 2 |
| 08B1 | J901030 | Болт | 1 |
| 08B2 | 4486055 | Шайба | 1 |
| 08C | J260635 | Болт с шайбой | 2 |
| 08C1 | J900635 | Болт | 1 |
| 08C2 | A590106 | Плоская шайба | 1 |
| 08D | 4652573 | Ограничитель | 1 |
| 08E | 4638905 | Ограничитель | 1 |
| 09 | 7048567 | Крышка | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10 | J281030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 3108574 | Крышка | 1 |
| 13 | J271030 | Болт с шайбой | 22 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281030 | Болт с шайбой | 22 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 8106279 | Крышка | 1 |
| 15A | 6023814 | Крышка | 1 |
| 15B | 4639287 | Резиновая прокладка | 1 |
| 16 | 8104766 | Крышка | 1 |
| 16A | 6024699 | Крышка | 1 |
| 16B | 4658709 | Резиновая прокладка | 1 |
| 16C | 4451610 | Резиновая прокладка | 2 |
| 17 | 7050228 | Крышка | 1 |
| 18 | 8101595 | Крышка | 1 |
| 18A | 4639718 | Крышка | 1 |
| 18B | 4640579 | Резиновая прокладка | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 9764465 | Крышка | 1 |
| 21A | 7048455 | Крышка | 1 |
| 21B | 4637967 | Резиновая прокладка | 1 |
| 21C | 4652168 | Резиновая прокладка | 2 |
| 23 | M360614 | Болт винг | 4 |
| 24 | 4659067 | Крышка | 1 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 9767041 | Крышка | 1 |
| 27A | 7051722 | Крышка | 1 |
| 27B | 4662211 | Резиновая прокладка | 1 |
| 28 | 8107266 | Крышка | 1 |
| 30 | 9769120 | Кронштейн | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
