Крышка (5)(дустпрооф специальное исполнение.) — HITACHI ZX225US-3

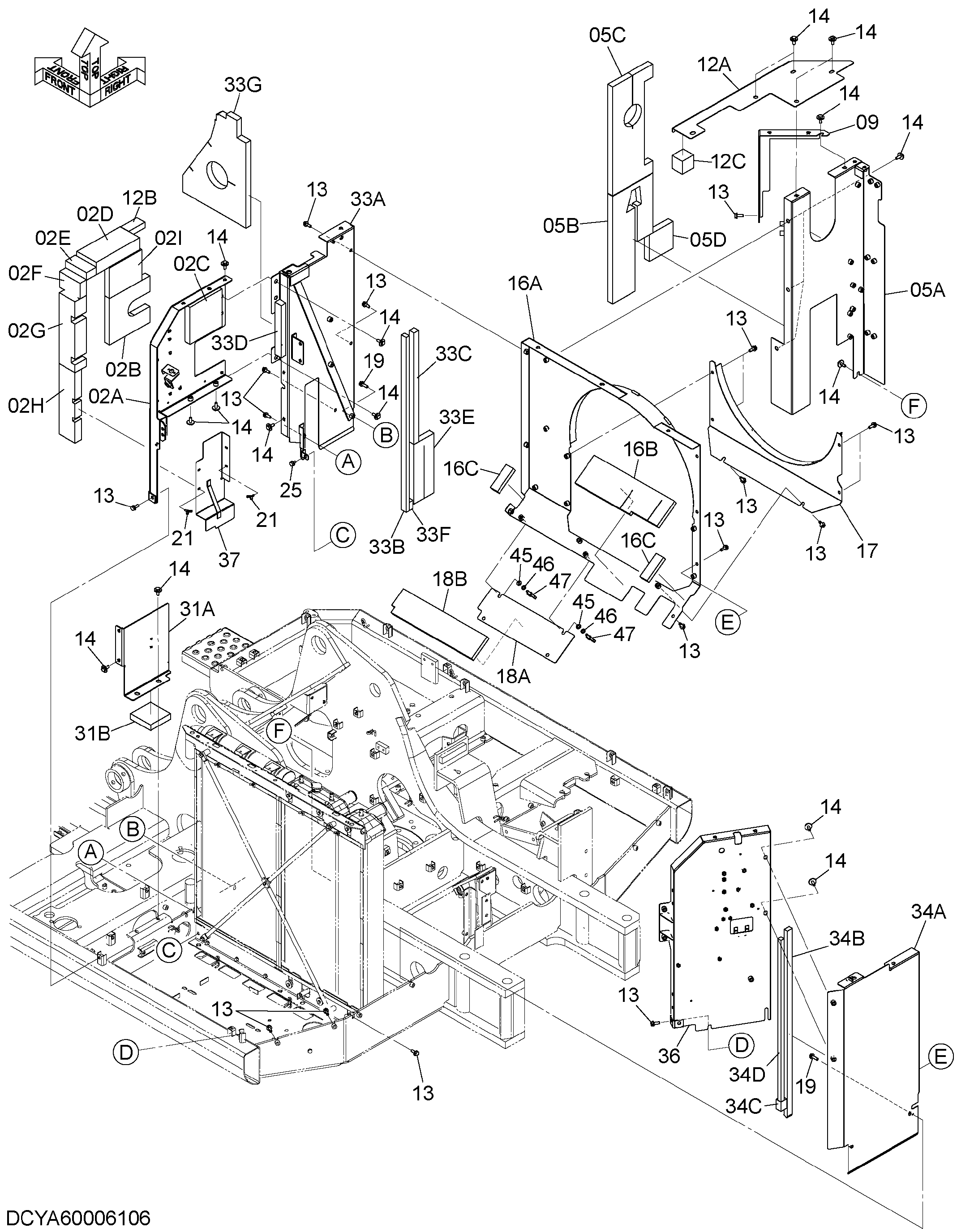

Заводская схема «Крышка (5)(дустпрооф специальное исполнение.)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA60005215 | Крышка | 1 |
| 02A | 7048744 | Крышка | 1 |
| 02B | 4637967 | Резиновая прокладка | 1 |
| 02C | 4652168 | Резиновая прокладка | 1 |
| 02D | YA00007525 | Резиновая прокладка | 1 |
| 02E | YA00007526 | Резиновая прокладка | 1 |
| 02F | YA00007527 | Резиновая прокладка | 1 |
| 02G | YA00007528 | Резиновая прокладка | 1 |
| 02H | YA00007529 | Резиновая прокладка | 1 |
| 02I | YA00007530 | Резиновая прокладка | 1 |
| 05 | 8100815 | Крышка | 1 |
| 05A | 7048440 | Крышка | 1 |
| 05B | 4637808 | Резиновая прокладка | 1 |
| 05C | 4669029 | Резиновое уплотнение | 1 |
| 05D | 4385886 | Резиновая прокладка | 1 |
| 09 | 7048567 | Крышка | 1 |
| 12 | YA60005217 | Крышка | 1 |
| 12A | 3108574 | Крышка | 1 |
| 12B | YA00007523 | Резиновая прокладка | 1 |
| 12C | YA00007524 | Резиновая прокладка | 1 |
| 13 | J271030 | Болт с шайбой | 20 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281030 | Болт с шайбой | 23 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 8104766 | Крышка | 1 |
| 16A | 6024699 | Крышка | 1 |
| 16B | 4658709 | Резиновая прокладка | 1 |
| 16C | 4451610 | Резиновая прокладка | 2 |
| 17 | 7050228 | Крышка | 1 |
| 18 | YA60010456 | Крышка | 1 |
| 18A | YA40009268 | Крышка | 1 |
| 18B | 4640579 | Резиновая прокладка | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | M360614 | Болт винг | 4 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | 9773559 | Крышка | 1 |
| 31A | 7060308 | Крышка | 1 |
| 31B | 4662211 | Резиновая прокладка | 1 |
| 33 | YA60005216 | Крышка | 1 |
| 33A | 6026854 | Крышка | 1 |
| 33B | 4691813 | Резиновая прокладка | 1 |
| 33C | 4627987 | Резиновая прокладка | 1 |
| 33D | 4637784 | Резиновая прокладка | 1 |
| 33E | 4639286 | Резиновая прокладка | 1 |
| 33F | 4696036 | Резиновая прокладка | 1 |
| 33G | YA00007522 | Резиновая прокладка | 1 |
| 34 | 8115780 | Крышка | 1 |
| 34A | 6026856 | Крышка | 1 |
| 34B | 4639287 | Резиновая прокладка | 1 |
| 34C | 4415014 | Резиновая прокладка | 1 |
| 34D | 4696071 | Резиновая прокладка | 1 |
| 36 | 6027087 | Крышка | 1 |
| 37 | 8125128 | Крышка | 1 |
| 45 | A590110 | Плоская шайба | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | M361030 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
