HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX225US

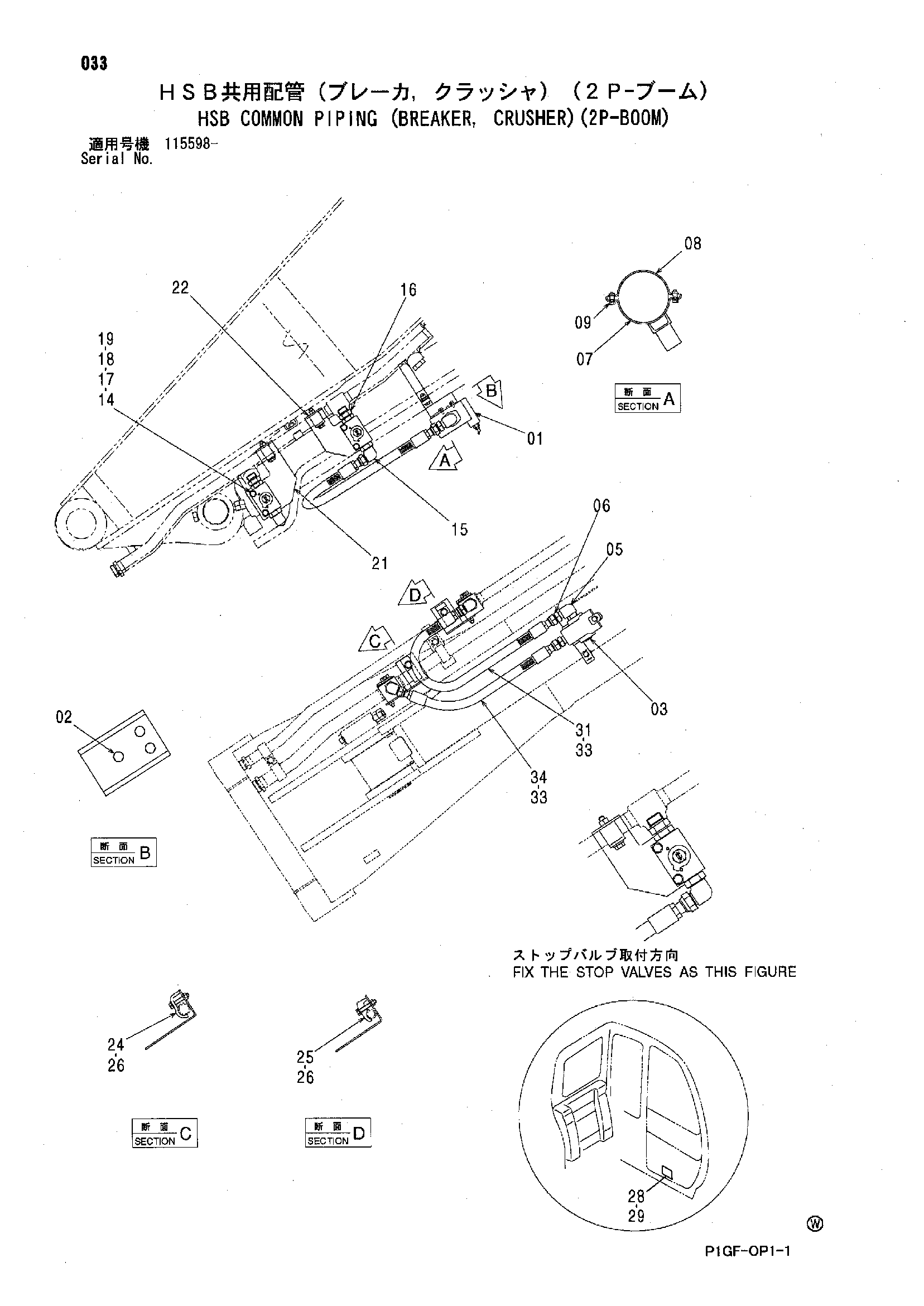

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J260816 | Болт с шайбой | 3 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 8092021 | Хомут | 1 |
| 08 | 9760764 | Хомут | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | A853386 | Угловой штуцер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4436616 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 2 |
| 17 | J271090 | Болт с шайбой | 4 |
| 17A | J901090 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 21 | 8104643 | Кронштейн | 1 |
| 22 | 8092023 | Кронштейн | 1 |
| 24 | 4053698 | Хомут трубки | 1 |
| 25 | 4190127 | Хомут трубки | 1 |
| 26 | J271270 | Болт с шайбой | 2 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4301977 | Информационная табличка | 1 |
| 29 | 4301979 | Информационная табличка | 1 |
| 31 | 4188920 | Шланг | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 4 |
| 34 | 4621208 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
