Основные гидролинии (гидромолот и гидроножницы)[STD] — HITACHI ZX225US
Заводская схема «Основные гидролинии (гидромолот и гидроножницы)[STD]» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.

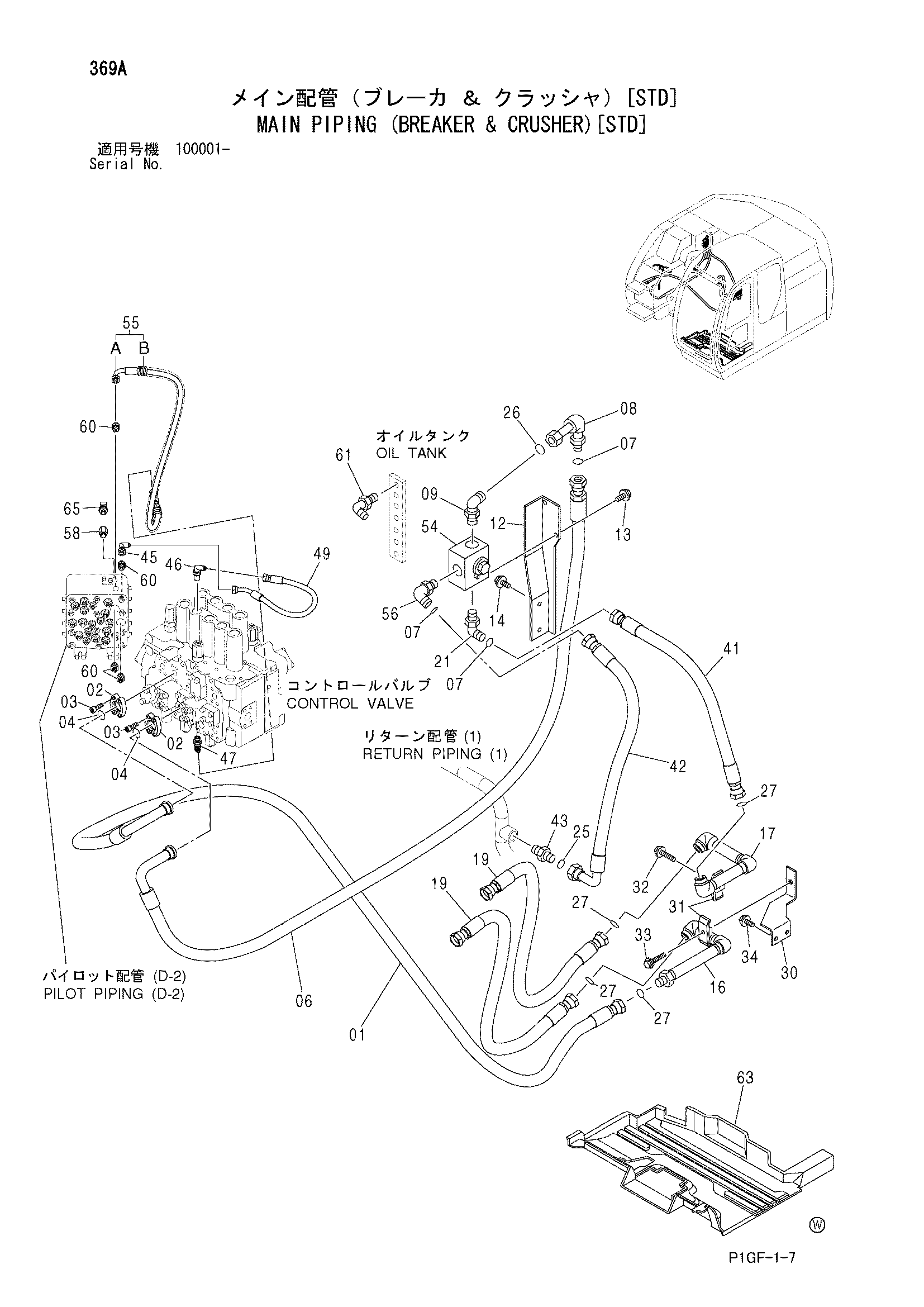

![Схема Основные гидролинии (гидромолот и гидроножницы)[STD] HITACHI ZX225US](/catalog-drawings/d7/d7190112-2d98-4edd-845c-bcf8f7ec9aa2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4451142 | Шланг | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4451141 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 9756290 | Трубка | 1 |
| 09 | A853380 | Угловой штуцер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 8083334 | Кронштейн | 1 |
| 13 | J011230 | Болт с шайбой | 2 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 14 | J011235 | Болт с шайбой | 2 |
| 14 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 16 | 9756289 | Трубка | 1 |
| 17 | 9755224 | Трубка | 1 |
| 19 | 4455501 | Шланг | 2 |
| 21 | 4450867 | Угловой штуцер | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 1 |
| 26 | 4187329 | Уплотнительное кольцо | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 30 | 8083286 | Кронштейн | 1 |
| 31 | 4189860 | Хомут трубки | 2 |
| 32 | J011270 | Болт с шайбой | 1 |
| 32 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 33 | J011275 | Болт с шайбой | 1 |
| 33 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 34 | J011225 | Болт с шайбой | 2 |
| 34 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 41 | 4272697 | Шланг | 1 |
| 42 | 4306725 | Шланг | 1 |
| 43 | A853188 | Адаптер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | 4239976 | Унион S | 1 |
| 46 | 4208913 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4448064 | Шланг (14) | 1 |
| 54 | 4455599 | Клапан селектор | 1 |
| 55 | 9197276 | Шланг в сборе | 1 |
| 55A | 4448043 | Шланг (13) | 1 |
| 55B | 4327293 | Защитный кожух | 2 |
| 56 | A853388 | Угловой штуцер | 1 |
| 56A | 4506429 | Уплотнительное кольцо | 1 |
| 58 | 4263446 | Переходник S | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | A852133 | Адаптер | 4 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | A852322 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 3093065 | Коврик пола | 1 |
| 65 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
