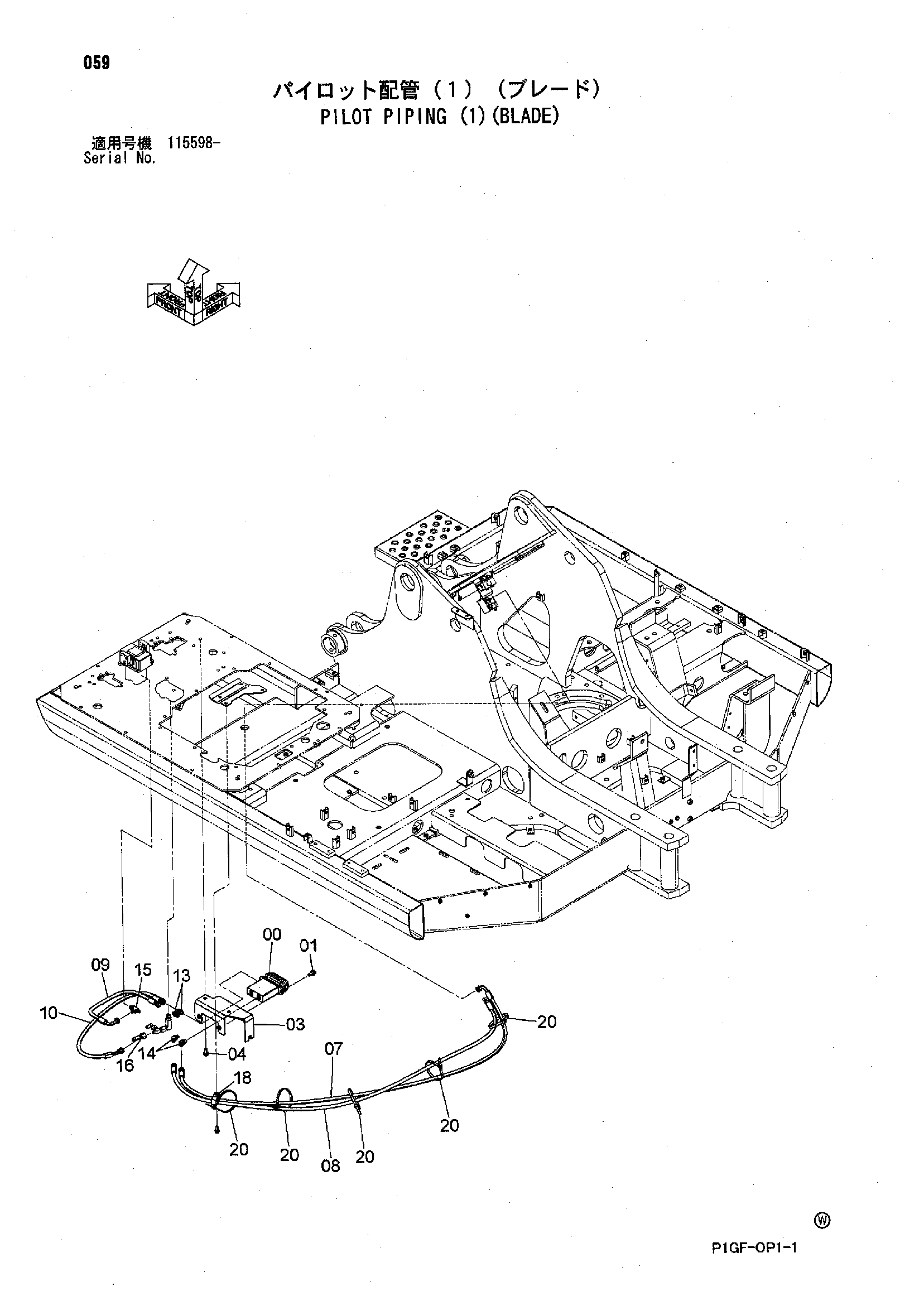

Пилотные гидролинии (1)(отвал) — HITACHI ZX225US
Заводская схема «Пилотные гидролинии (1)(отвал)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357586 | Пилотный клапан | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8083349 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 9264460 | Шланг в сборе | 1 |
| 07A | 4631071 | Шланг | 1 |
| 07B | 4327315 | Защитный кожух | 2 |
| 08 | 9264461 | Шланг в сборе | 1 |
| 08A | 4617335 | Шланг | 1 |
| 08B | 4327315 | Защитный кожух | 2 |
| 09 | 9203779 | Шланг в сборе | 1 |
| 09A | 4457503 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 9264464 | Шланг в сборе | 1 |
| 10A | 4649135 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 2 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4246672 | Соединительный штуцер | 1 |
| 18 | 4190282 | Зажим | 1 |
| 20 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
