Пилотные гидролинии (PTO/V) — HITACHI ZX225US

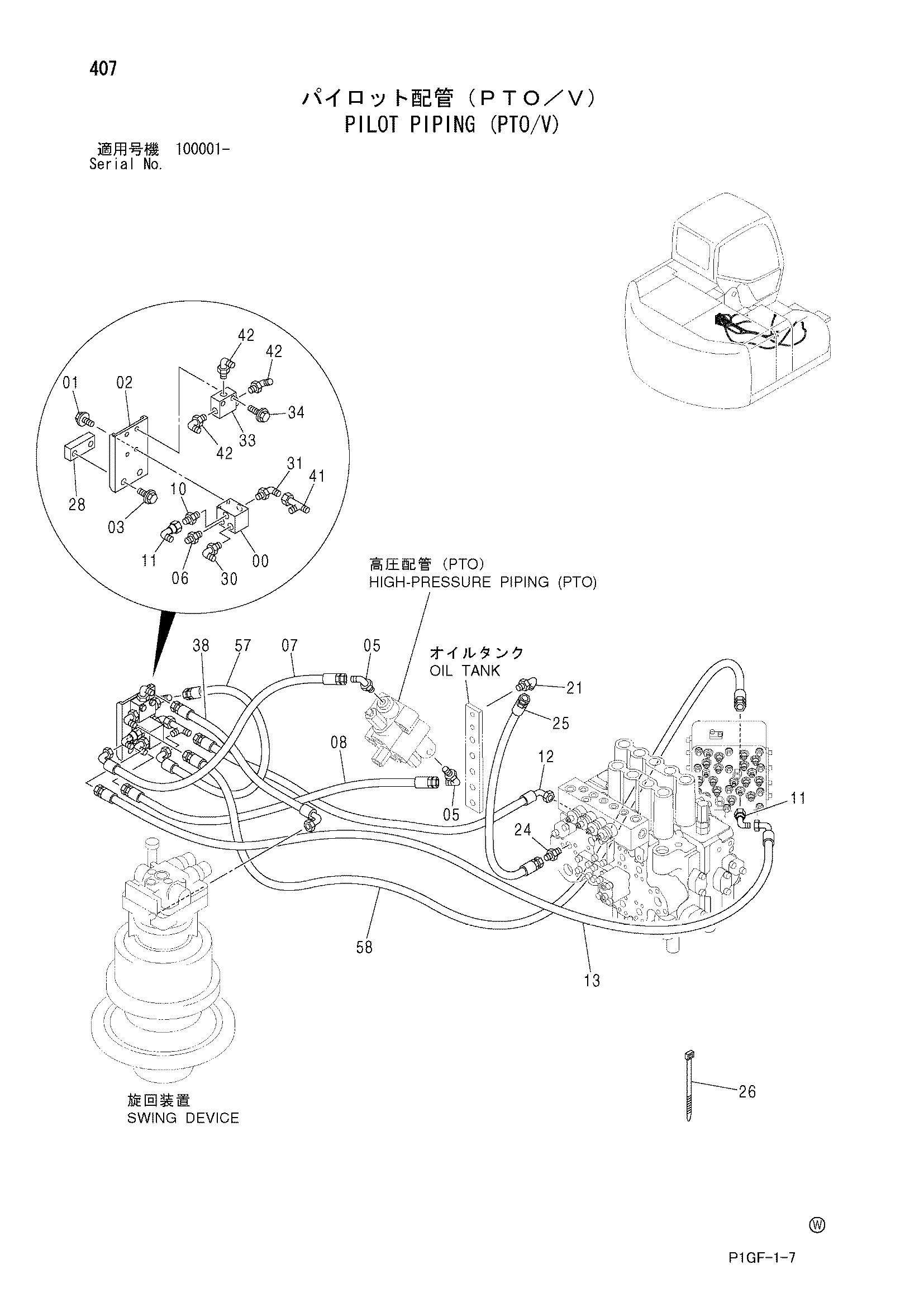

Заводская схема «Пилотные гидролинии (PTO/V)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | 8083603 | Кронштейн | 1 |
| 03 | J011225 | Болт с шайбой | 2 |
| 03 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4313244 | Шланг | 1 |
| 08 | 4402701 | Шланг | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4346096 | Унион S | 2 |
| 12 | 4313252 | Шланг | 1 |
| 13 | 4313259 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4341692 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 28 | 4252224 | Седло винта | 1 |
| 30 | A852332 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4203447 | Челночный клапан | 1 |
| 34 | J010855 | Болт с шайбой | 2 |
| 34 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 38 | 4431161 | Шланг | 1 |
| 41 | 4252786 | Тройник | 1 |
| 42 | A852322 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4313239 | Шланг | 1 |
| 58 | 4465619 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
