Пилотные гидролинии (I-1)<E> — HITACHI ZX225US

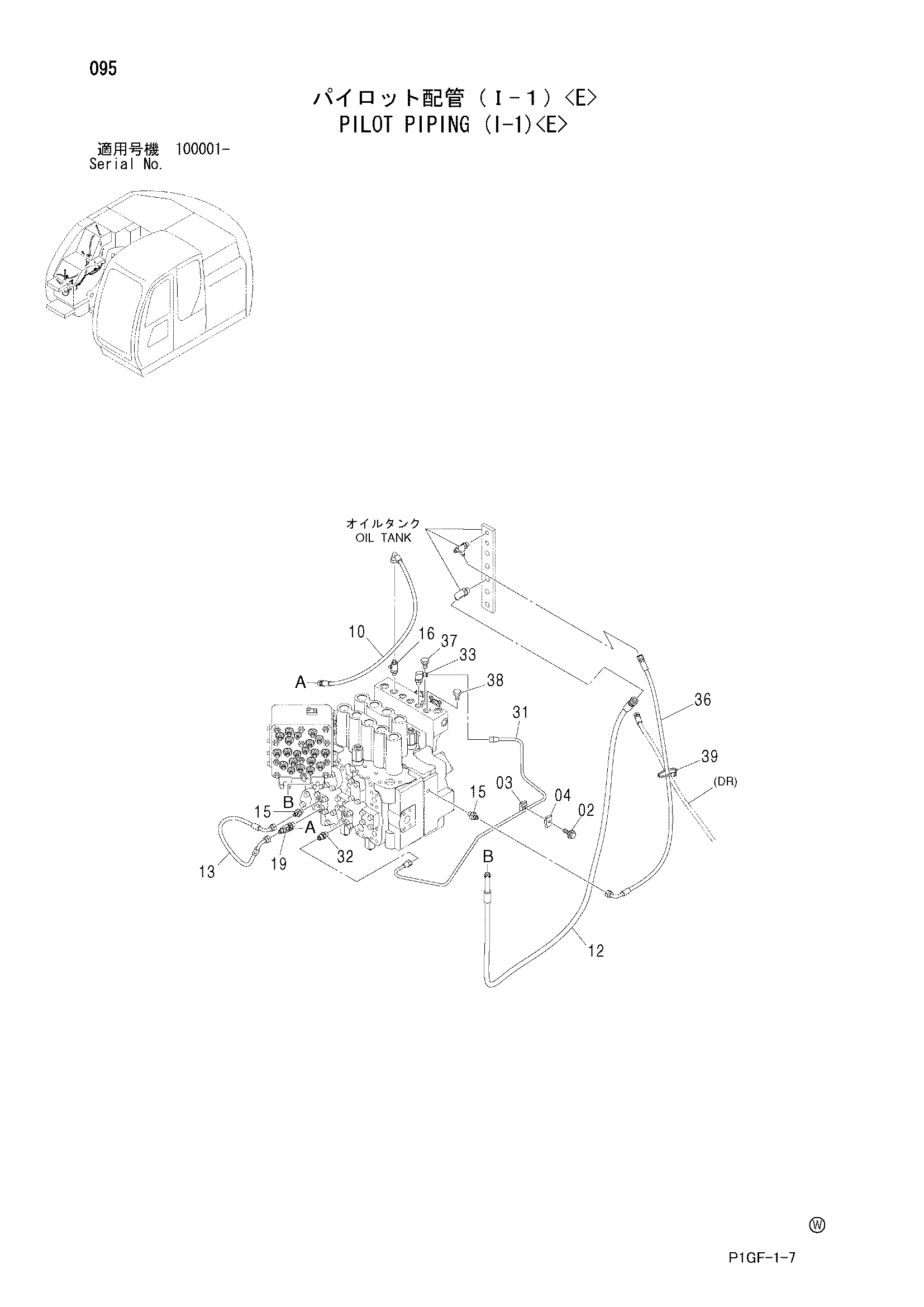

Заводская схема «Пилотные гидролинии (I-1)<E>» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J010825 | Болт с шайбой | 1 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 03 | 9735305 | Хомут | 1 |
| 04 | 9735306 | Хомут | 1 |
| 10 | 4427127 | Пластиковый шланг | 1 |
| 12 | 4448938 | Пластиковый шланг (DF) | 1 |
| 13 | 4427351 | Шланг | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852422 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 3091686 | Трубка | 1 |
| 32 | 4255304 | Штуцер трубки | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4293950 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4451830 | Пластиковый шланг (DJ) | 1 |
| 37 | A885002 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A885002 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
