Шланг защита от разрыва клапан трубопроводы (рукоять): 2 [ISO специальное исполнение.] — HITACHI ZX225US

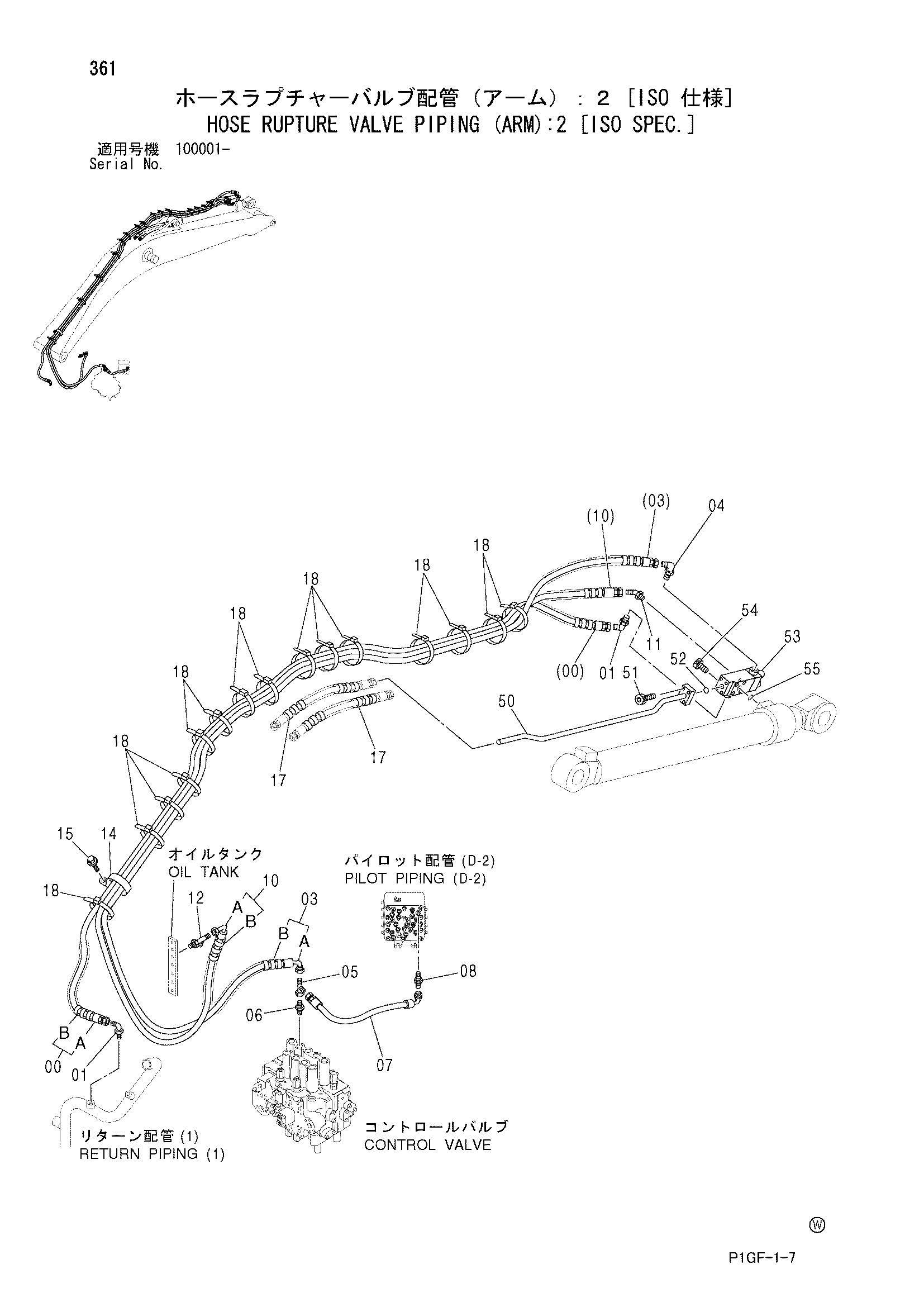

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2 [ISO специальное исполнение.]» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (рукоять): 2 [ISO специальное исполнение.] HITACHI ZX225US](/catalog-drawings/3e/3e3935b1-e5ce-4f4b-9b59-6e7be0bb6949.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9222965 | Шланг в сборе | 1 |
| 00A | 4488317 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 19 |
| 01 | A852344 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9222966 | Шланг в сборе | 1 |
| 03A | 4488315 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 18 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4202422 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4436264 | Шланг | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9222968 | Шланг в сборе | 1 |
| 10A | 4488314 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 13 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4239713 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190291 | Зажим | 1 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 17 | 4327294 | Защитный кожух | 2 |
| 18 | 4055312 | Ленточный зажим | 15 |
| 50 | 4438227 | Трубка | 1 |
| 51 | 4603522 | Болт с внутренним шестигранником | 4 |
| 52 | 984614 | Уплотнительное кольцо | 1 |
| 53 | 4422632 | Удерживающий клапан | 1 |
| 54 | 4603245 | Болт с внутренним шестигранником | 4 |
| 55 | 984614 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
