Дренажные трубопроводы (отвал) — HITACHI ZX225US

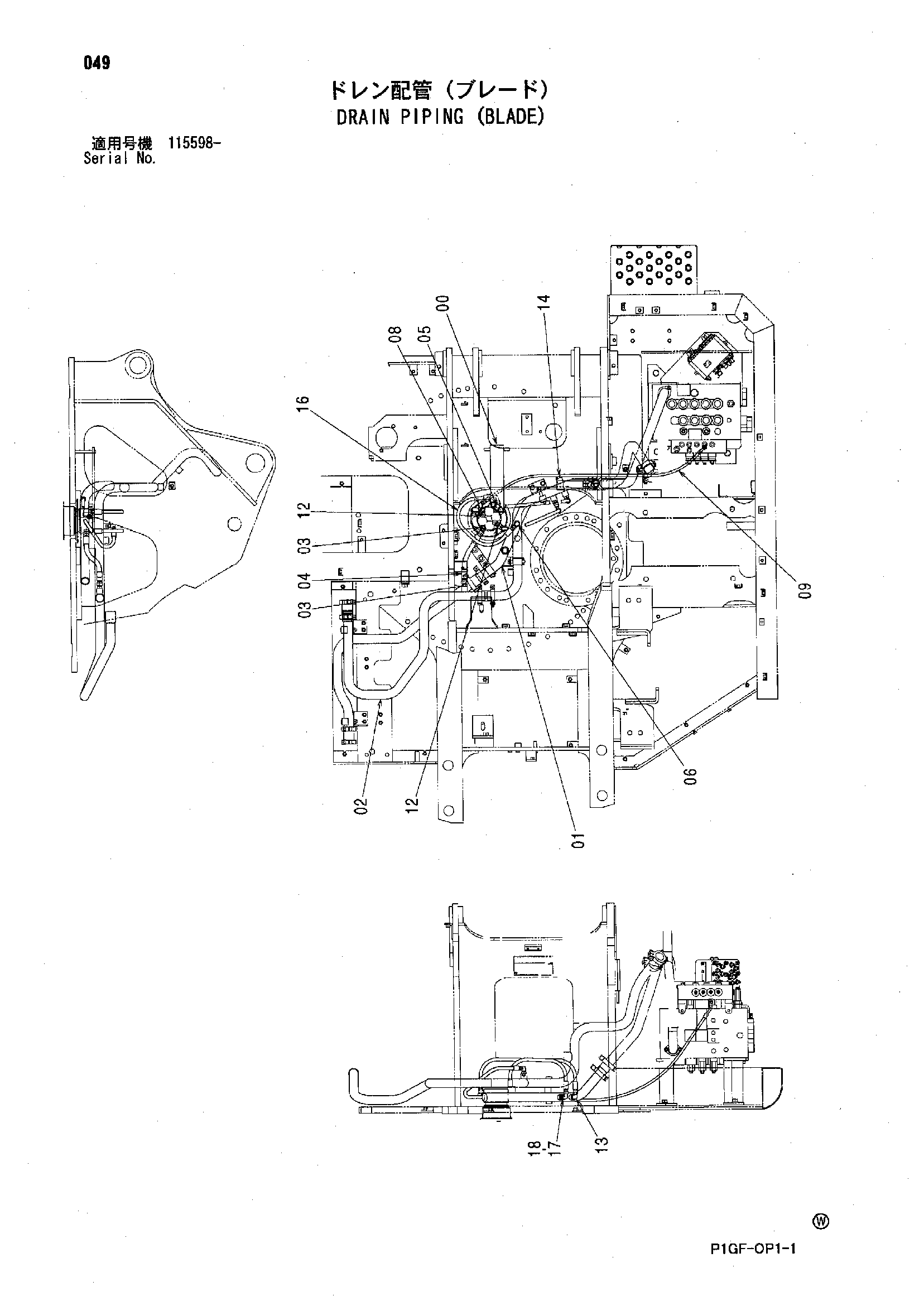

Заводская схема «Дренажные трубопроводы (отвал)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4633995 | Ограничитель | 1 |
| 01 | 7048127 | Обратная трубка | 1 |
| 02 | 7048128 | Обратная трубка | 1 |
| 03 | A852134 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4270453 | Шланг | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9206004 | Шланг в сборе | 1 |
| 09A | 4460076 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 12 | A852343 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A885003 | Пробка | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4635249 | Шланг | 1 |
| 17 | 4239976 | Унион S | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
