Гидроцилиндр.(скольжение рукоять) — HITACHI ZX225US

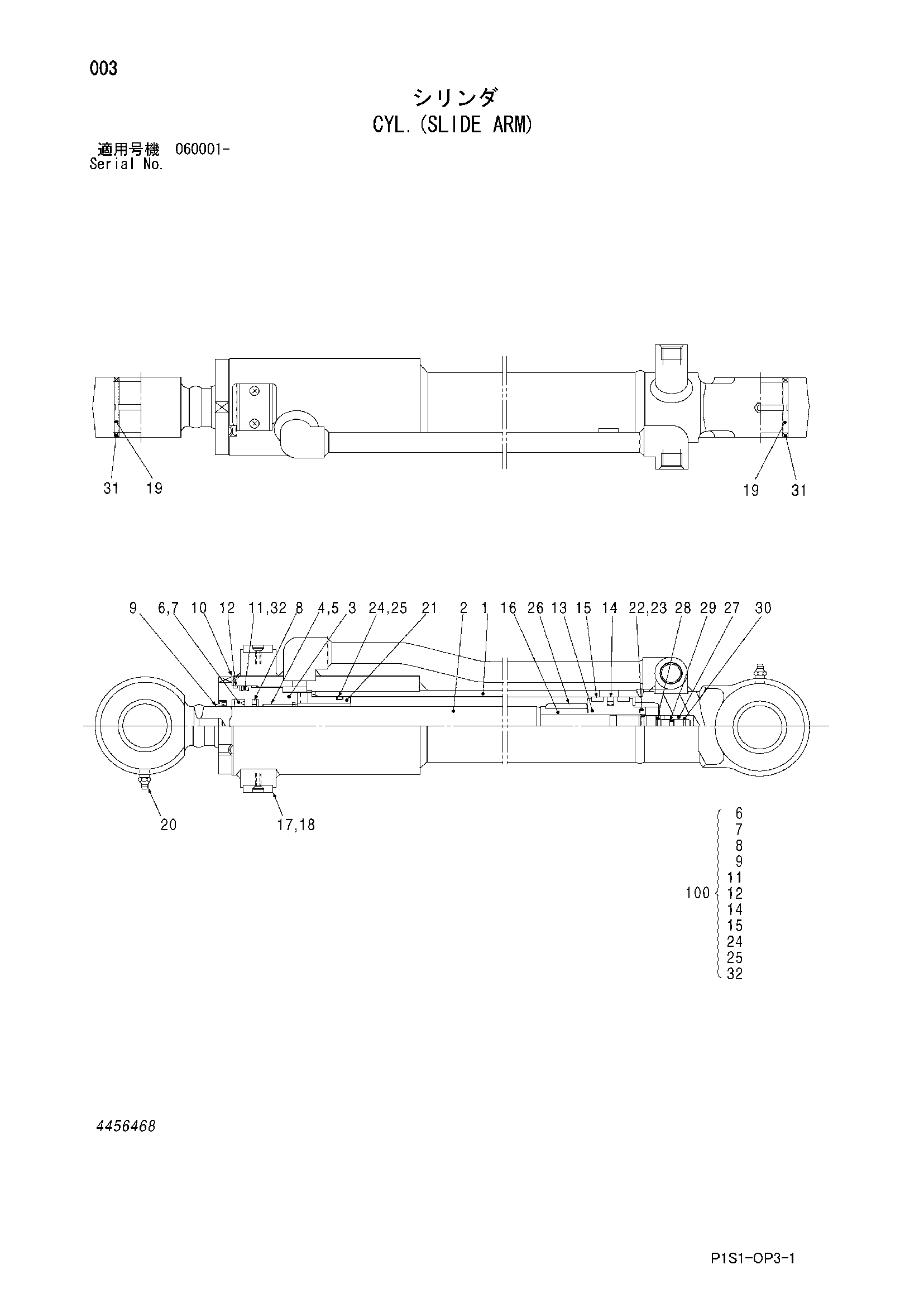

Заводская схема «Гидроцилиндр.(скольжение рукоять)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4456468 | Гидроцилиндр.(скольжение рукоять) | 1 | |
| 1 | 0824101 | Труба гидроцилиндра | 1 |
| 2 | 0824102 | Шток поршня | 1 |
| 3 | 0824103 | Головка гидроцилиндра | 1 |
| 4 | 992683 | Втулка | 1 |
| 5 | 0603606 | Стопорное кольцо | 1 |
| 6 | 0603608 | U-образная манжета | 1 |
| 7 | 0603609 | Опорное кольцо | 1 |
| 8 | 0603607 | Кольцо | 1 |
| 9 | 0682001 | Грязесъёмное кольцо | 1 |
| 10 | 0824104 | Стопорная шайба | 1 |
| 11 | 4098435 | Уплотнительное кольцо | 1 |
| 12 | A811075 | Уплотнительное кольцо | 1 |
| 13 | 0678903 | Поршень | 1 |
| 14 | 0354306 | Уплотнительное кольцо | 1 |
| 15 | 0354307 | Направляющее кольцо | 2 |
| 16 | 0678904 | Проставка | 1 |
| 17 | 0678905 | Упорная пластина | 2 |
| 18 | 0678906 | Винт | 4 |
| 19 | 0678901 | Втулка пальца | 2 |
| 20 | J75481 | Пресс-маслёнка | 2 |
| 21 | 0678907 | Проставка | 1 |
| 22 | 0620904 | Установочный винт | 1 |
| 23 | 0824105 | Стальной шарик | 1 |
| 24 | A811055 | Уплотнительное кольцо | 1 |
| 25 | 0354304 | Опорное кольцо | 2 |
| 26 | 0678908 | Амортизирующий подшипник | 1 |
| 27 | 0432308 | Амортизирующий подшипник | 1 |
| 28 | 0432309 | Стопорное кольцо | 1 |
| 29 | 0432310 | Уплотнение амортизатор | 1 |
| 30 | 0432311 | Ограничитель | 2 |
| 31 | 0159412 | Грязесъёмное кольцо | 4 |
| 32 | 0824106 | Опорное кольцо | 1 |
| 100 | 4461720 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
