2 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX225US
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.

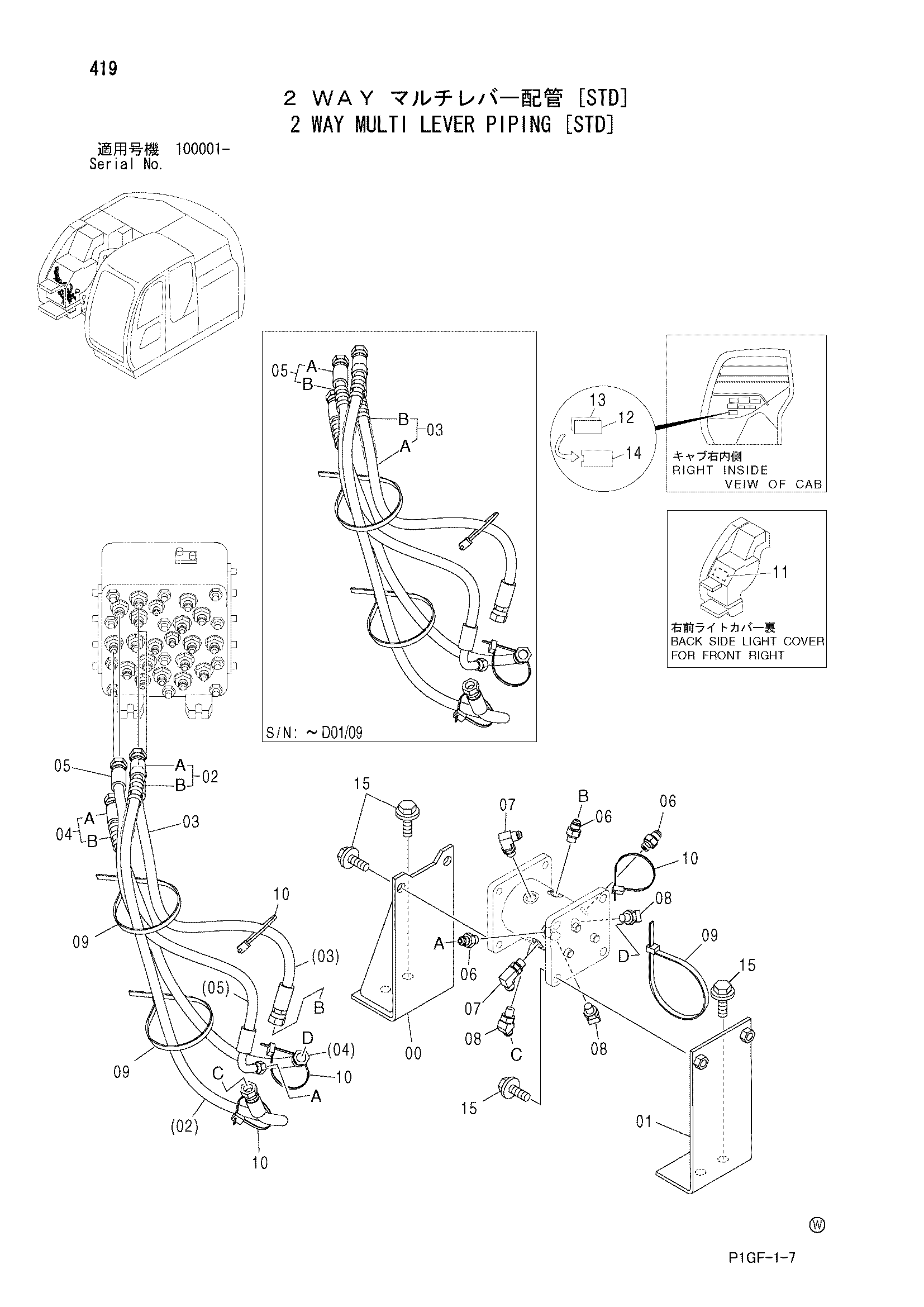

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX225US](/catalog-drawings/4d/4d77342f-5619-4a6d-8384-943893e394ed.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756696 | Кронштейн | 1 |
| 01 | 9756697 | Кронштейн | 1 |
| 02 | 9203037 | Шланг в сборе | 1 |
| 02A | 4448773 | Шланг (1, C) | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 03 | 9203039 | Шланг в сборе | 1 |
| 03A | 4456961 | Шланг (2, D) | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 03 | 4481999 | Шланг | 1 |
| 04 | 9202784 | Шланг в сборе | 1 |
| 04A | 4449224 | Шланг (3, F) | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | 9203040 замена: 4452404 | Шланг в сборе | 1 |
| 05A | 4452404 | Шланг (4, E) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 05 | 4452404 | Шланг | 1 |
| 06 | A852123 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 3 |
| 10 | 4055312 | Ленточный зажим | 4 |
| 11 | 3085452 | Информационная табличка | 1 |
| 12 | 4419224 | Пластина | 1 |
| 13 | 4419223 | Пластина | 1 |
| 14 | 4260602 | Корпус | 1 |
| 15 | J021235 | Болт с шайбой | 8 |
| 15 | J271235 замена: J901235 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
