Обратные трубопроводы (2) — HITACHI ZX225US

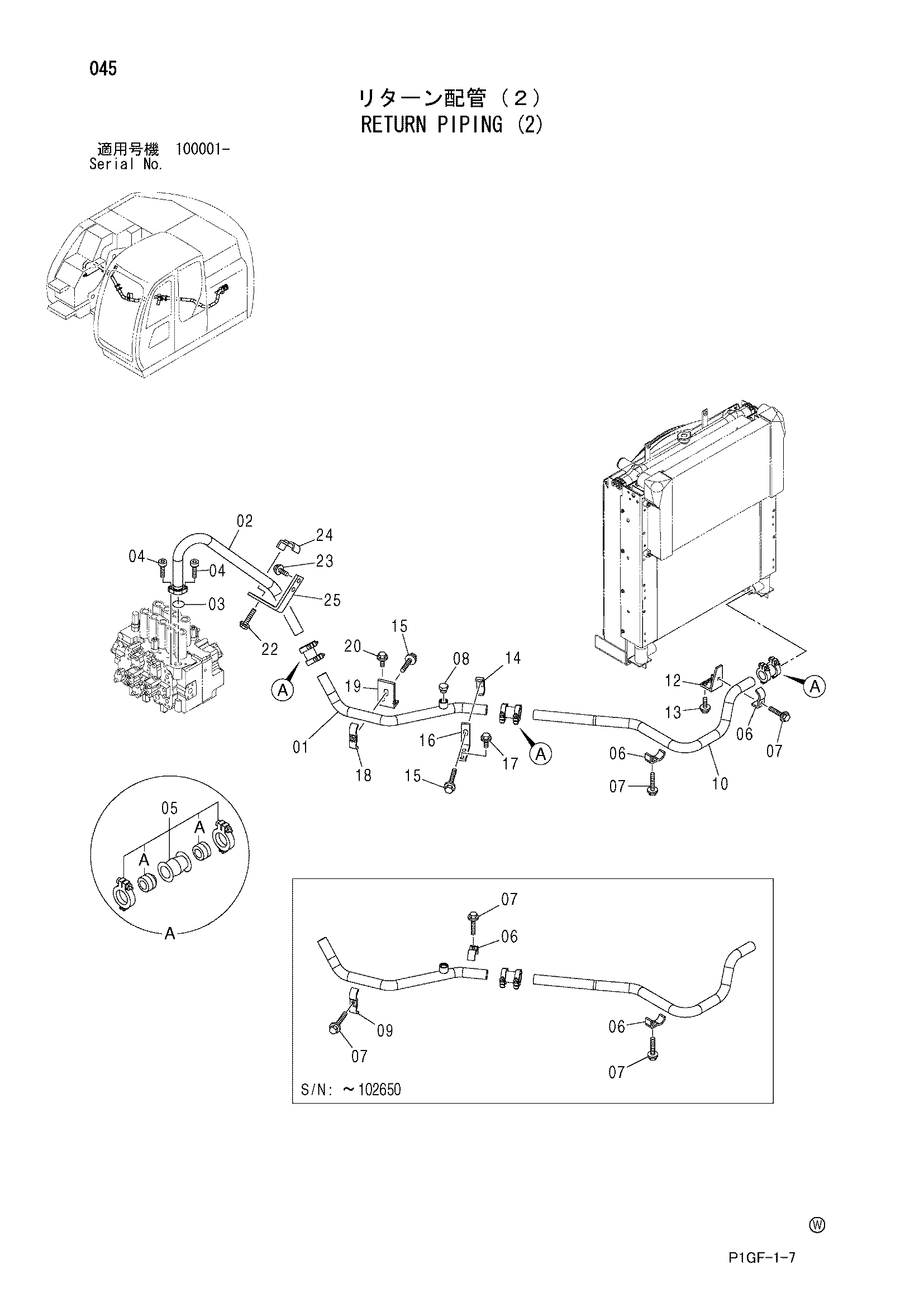

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7039904 | Обратная трубка | 1 |
| 02 | 7039706 | Трубка | 1 |
| 02 | 7043217 | Трубка | 1 |
| 03 | A811040 | Уплотнительное кольцо | 1 |
| 04 | J781035 | Болт с внутренним шестигранником | 2 |
| 05 | 4069801 | Муфта | 3 |
| 05A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 4053698 | Хомут трубки | 2 |
| 07 | J011270 | Болт с шайбой | 3 |
| 07 | J011270 | Болт с шайбой | 2 |
| 08 | A885006 | Пробка | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053696 | Хомут трубки | 1 |
| 10 | 2046298 | Обратная трубка | 1 |
| 12 | 8086498 | Кронштейн | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 14 | 9757273 | Хомут трубки | 1 |
| 15 | J021275 | Болт с шайбой | 2 |
| 15 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 16 | 4466352 | Кронштейн | 1 |
| 17 | J031030 | Болт с шайбой | 2 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 18 | 9756186 | Хомут трубки | 1 |
| 19 | 4466236 | Кронштейн | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 22 | J021275 | Болт с шайбой | 1 |
| 22 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 23 | J031030 | Болт с шайбой | 2 |
| 23 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 24 | 9757273 | Хомут трубки | 1 |
| 25 | 4478636 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
