Дополнительный. шестерня насос (30L) трубопроводы (2P-BOOM) — HITACHI ZX225US

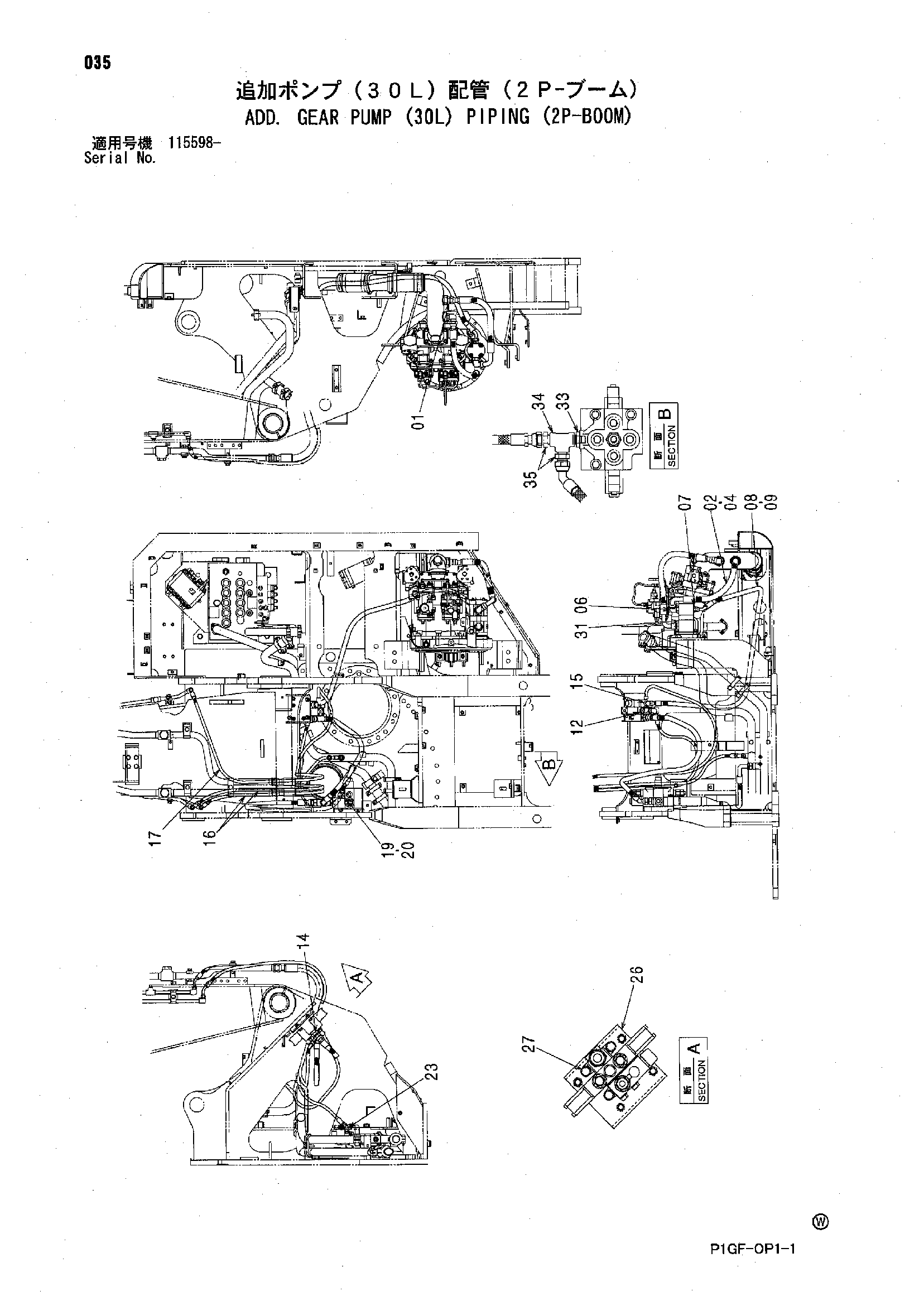

Заводская схема «Дополнительный. шестерня насос (30L) трубопроводы (2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4223584 | Шланг | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4309446 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | A852343 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853166 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853244 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9199382 | Шланг в сборе | 2 |
| 16A | 4390647 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 5 |
| 17 | 9199439 | Шланг в сборе | 1 |
| 17A | 4368095 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 6 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 9266004 | В сборе шланг | 1 |
| 20A | 4381524 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 23 | A852233 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 8083258 | Кронштейн | 1 |
| 27 | J271035 | Болт с шайбой | 3 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 9218033 | Шестерённый насос | 1 |
| 33 | 4227062 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 94-0663 | Тройник | 1 |
| 35 | 4208967 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
