Пилотные гидролинии (2)(отвал)(моноблочный стрела) — HITACHI ZX225US

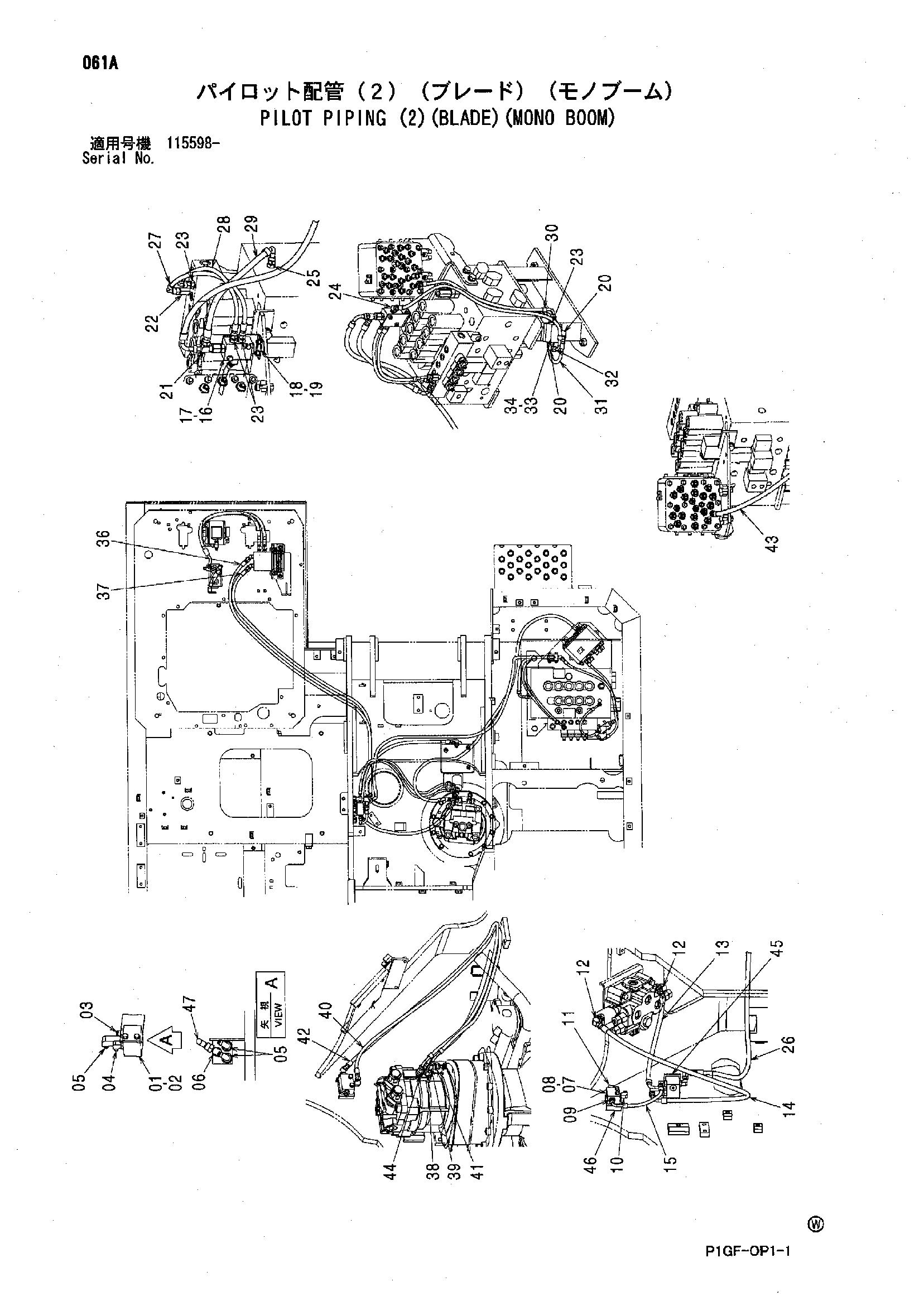

Заводская схема «Пилотные гидролинии (2)(отвал)(моноблочный стрела)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330230 | Челночный клапан | 1 |
| 02 | J260820 | Болт с шайбой | 2 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4277650 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4203447 | Челночный клапан | 1 |
| 08 | J260855 | Болт с шайбой | 2 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9234628 | Шланг в сборе | 1 |
| 13A | 4613784 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 9212245 | Шланг в сборе | 1 |
| 14A | 4471130 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 4462656 | Шланг | 1 |
| 16 | 4337928 | Клапан | 1 |
| 17 | J260850 | Болт с шайбой | 2 |
| 17A | J900850 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 9759375 | Кронштейн | 1 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4246672 | Соединительный штуцер | 1 |
| 22 | 4270517 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852222 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9217103 | Шланг в сборе | 1 |
| 26A | 4459255 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 3 |
| 27 | 4452040 | Шланг | 1 |
| 28 | 4462617 | Шланг | 1 |
| 29 | 4437435 | Шланг | 1 |
| 30 | 4471570 | Шланг | 1 |
| 31 | 4471571 | Шланг | 1 |
| 32 | 4448056 | Шланг | 1 |
| 33 | 4203447 | Челночный клапан | 1 |
| 34 | J260850 | Болт с шайбой | 2 |
| 34A | J900850 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4293934 | Шланг | 1 |
| 37 | 4293934 | Шланг | 1 |
| 38 | 4463097 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4364784 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9206922 | Шланг в сборе | 1 |
| 40A | 4463102 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 3 |
| 41 | 4436535 | Датчик давления | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 9206716 | Шланг в сборе | 1 |
| 42A | 4462649 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 3 |
| 43 | 9196443 | Шланг в сборе | 1 |
| 43A | 4436304 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 3 |
| 44 | A852422 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4389672 | Кронштейн | 1 |
| 46 | 9757288 | Кронштейн | 1 |
| 47 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
