Пилотные гидролинии (2)(отвал)(2P-BOOM) — HITACHI ZX225US

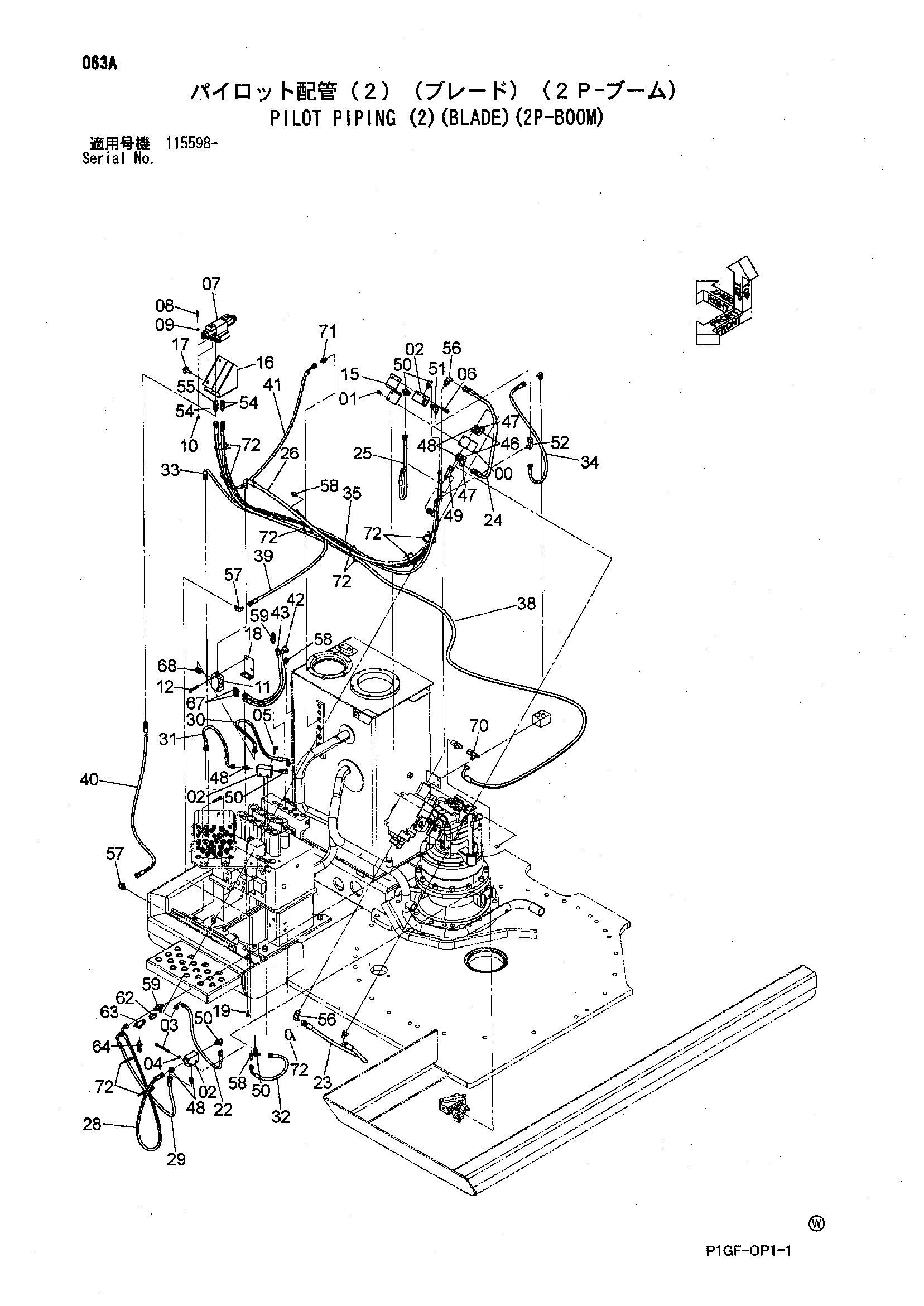

Заводская схема «Пилотные гидролинии (2)(отвал)(2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 3 |
| 03 | J900880 | Болт | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | J260850 | Болт с шайбой | 2 |
| 05A | J900850 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260855 | Болт с шайбой | 2 |
| 06A | J900855 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4350150 | Электромагнитный клапан | 1 |
| 08 | J780625 | Болт с внутренним шестигранником | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M500605 | Гайка | 2 |
| 11 | 4337928 | Клапан | 1 |
| 12 | J260850 | Болт с шайбой | 2 |
| 12A | J900850 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 15 | 4653986 | Кронштейн | 1 |
| 16 | 3091753 | Кронштейн | 1 |
| 17 | J281035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 9759375 | Кронштейн | 1 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | 4635378 | Шланг | 1 |
| 23 | 4439954 | Шланг | 1 |
| 24 | 4474669 | Шланг | 1 |
| 25 | 4624496 | Шланг | 1 |
| 26 | 9264459 | Шланг в сборе | 1 |
| 26A | 4470860 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 3 |
| 28 | 4437795 | Шланг | 1 |
| 29 | 4648912 | Шланг | 1 |
| 30 | 4448056 | Шланг | 1 |
| 31 | 4471570 | Шланг | 1 |
| 32 | 4471571 | Шланг | 1 |
| 33 | 9264462 | Шланг в сборе | 1 |
| 33A | 4654746 | Шланг | 1 |
| 33B | 4327315 | Защитный кожух | 2 |
| 34 | 4249353 | Шланг | 1 |
| 35 | 9264463 | Шланг в сборе | 1 |
| 35A | 4478060 | Шланг | 1 |
| 35B | 4327315 | Защитный кожух | 3 |
| 38 | 9264465 | Шланг в сборе | 1 |
| 38A | 4642147 | Шланг | 1 |
| 38B | 4327315 | Защитный кожух | 3 |
| 39 | 4457101 | Шланг | 1 |
| 40 | 4609117 | Шланг | 1 |
| 41 | 4311061 | Шланг | 1 |
| 42 | 4452040 | Шланг | 1 |
| 43 | 4436352 | Шланг | 1 |
| 46 | A852133 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 2 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852122 | Адаптер | 5 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4242052 | Соединительный штуцер | 1 |
| 50 | A852322 | Угловой штуцер | 5 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852323 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4436760 | Соединительный штуцер | 1 |
| 54 | 4215649 | Адаптер | 3 |
| 55 | 4215650 | Адаптер | 1 |
| 56 | A852333 | Угловой штуцер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | A852322 | Угловой штуцер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852122 | Адаптер | 3 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A852422 | Тройник | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4463097 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4364784 | Тройник | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4436535 | Датчик давления | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 67 | A852122 | Адаптер | 2 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | A852222 | Угловой штуцер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4246672 | Соединительный штуцер | 1 |
| 71 | A852132 | Адаптер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
