Электрический тип управление детали (2P-BOOM, отвал) — HITACHI ZX225US

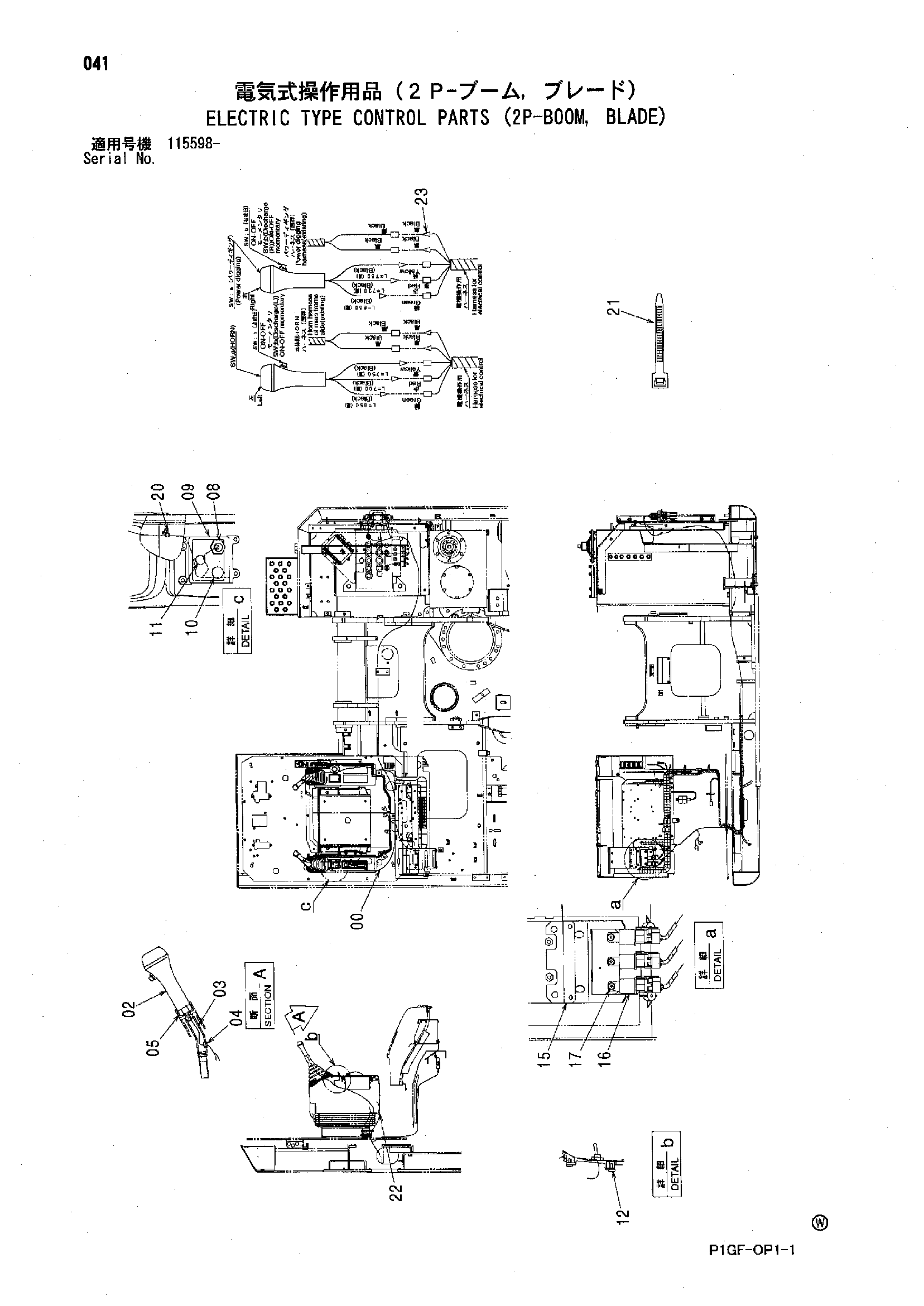

Заводская схема «Электрический тип управление детали (2P-BOOM, отвал)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2046242 | Жгут проводов | 1 |
| 02 | 4319774 | Рукоятка | 2 |
| 03 | 9739222 | Рычаг | 2 |
| 04 | 487081 | Резиновая втулка | 2 |
| 05 | J952014 | Гайка | 2 |
| 08 | 4242001 | Выключатель тумблер | 1 |
| 09 | 3091842 | Панель | 1 |
| 10 | 4294437 | Колпачок | 1 |
| 11 | 4385236 | Колпачок | 1 |
| 12 | 4452613 | Самонарезающий винт | 4 |
| 15 | 8085156 | Кронштейн | 1 |
| 16 | 4414207 | Реле | 2 |
| 17 | J460614 | Винт с шайбой | 2 |
| 20 | 4300351 | Ленточный зажим | 2 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 22 | 4121859 | Ленточный зажим | 4 |
| 23 | 4632474 | Разъём (1=10 паирс) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
