Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX225US

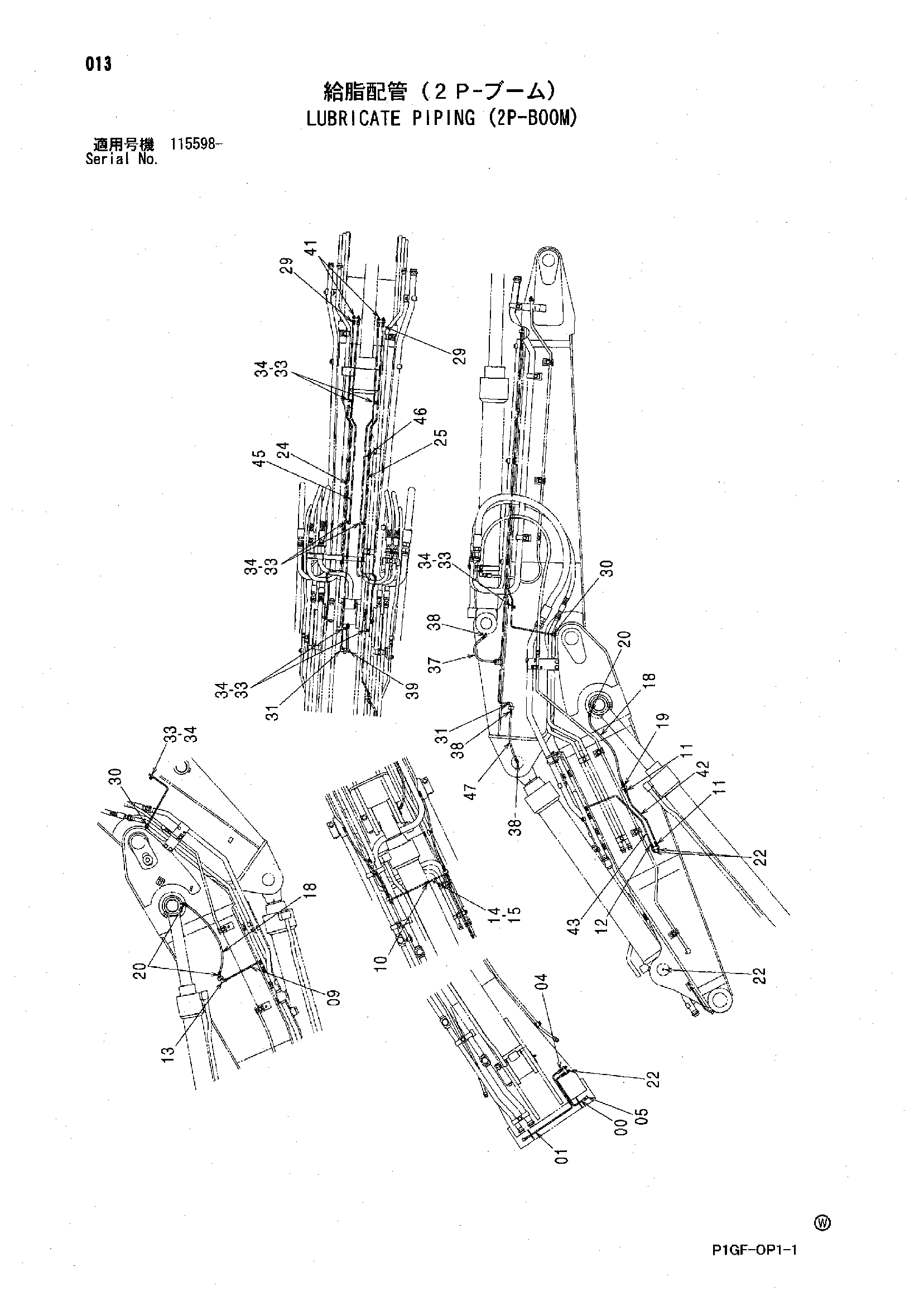

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 01 | 4360997 | Трубка | 1 |
| 04 | 4360981 | Штуцер трубки | 2 |
| 05 | 4345297 | Штуцер трубки | 2 |
| 09 | 4481203 | Трубка | 1 |
| 10 | 4130192 | Штуцер трубки | 1 |
| 11 | 4360981 | Штуцер трубки | 2 |
| 12 | 4130169 | Штуцер трубки | 1 |
| 13 | 4130175 | Штуцер трубки | 1 |
| 14 | 4000854 | Зажим трубка | 1 |
| 15 | J260612 | Болт с шайбой | 1 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 18 | 4479914 | Шланг | 2 |
| 19 | 4154651 | Адаптер | 1 |
| 20 | 4154655 | Угловой штуцер | 3 |
| 22 | J75482 | Пресс-маслёнка | 5 |
| 24 | 2048596 | Трубка | 1 |
| 25 | 2048597 | Трубка | 1 |
| 29 | 4130169 | Штуцер трубки | 4 |
| 30 | 4130168 | Штуцер трубки | 2 |
| 31 | 4130175 | Штуцер трубки | 2 |
| 33 | 4000854 | Зажим трубка | 12 |
| 34 | J260612 | Болт с шайбой | 8 |
| 34A | J900612 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 37 | 4472408 | Шланг | 1 |
| 38 | 4154655 | Угловой штуцер | 3 |
| 39 | 4154656 | Угловой штуцер | 1 |
| 41 | J75482 | Пресс-маслёнка | 4 |
| 42 | 4486371 | Трубка | 1 |
| 43 | 4486646 | Трубка | 1 |
| 45 | 3097815 | Трубка | 1 |
| 46 | 2049178 | Трубка | 1 |
| 47 | 4455440 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
