Пилотные гидролинии (2P-BOOM) — HITACHI ZX225US

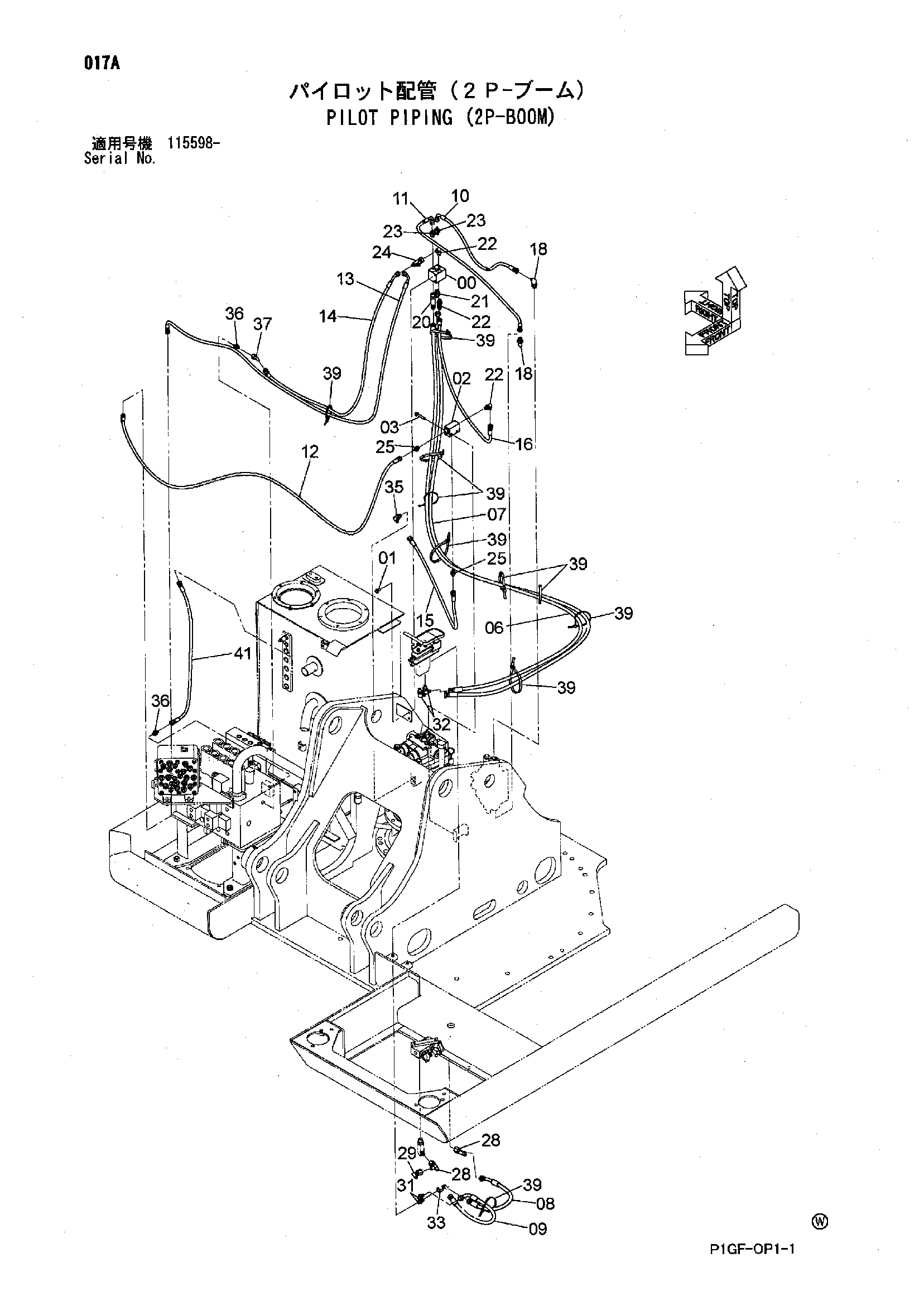

Заводская схема «Пилотные гидролинии (2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 1 |
| 03 | J260855 | Болт с шайбой | 2 |
| 03A | J900855 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | 9263987 | Шланг в сборе | 1 |
| 06A | 4488655 | Шланг | 1 |
| 06B | 4327315 | Защитный кожух | 3 |
| 07 | 9263988 | Шланг в сборе | 1 |
| 07A | 4442237 | Шланг | 1 |
| 07B | 4327315 | Защитный кожух | 3 |
| 08 | 4635248 | Шланг | 1 |
| 09 | 4439953 | Шланг | 1 |
| 10 | 4470248 | Шланг | 1 |
| 11 | 4648458 | Шланг | 1 |
| 12 | 9264263 | Шланг в сборе | 1 |
| 12A | 4451228 | Шланг | 1 |
| 12B | 4327315 | Защитный кожух | 4 |
| 13 | 9264264 | Шланг в сборе | 1 |
| 13A | 4452809 | Шланг | 1 |
| 13B | 4327315 | Защитный кожух | 4 |
| 14 | 9264265 | Шланг в сборе | 1 |
| 14A | 4641912 | Шланг | 1 |
| 14B | 4327315 | Защитный кожух | 3 |
| 15 | 4616167 | Шланг | 1 |
| 16 | 4631078 | Шланг | 1 |
| 18 | A852332 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4277650 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852132 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4252786 | Тройник | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4246672 | Соединительный штуцер | 2 |
| 29 | 4239976 | Унион S | 1 |
| 31 | A852123 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852323 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4239976 | Унион S | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4346096 | Унион S | 1 |
| 39 | 4055312 | Ленточный зажим | 10 |
| 41 | 4341692 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
