Воздушный фильтр опора — HITACHI ZX225US

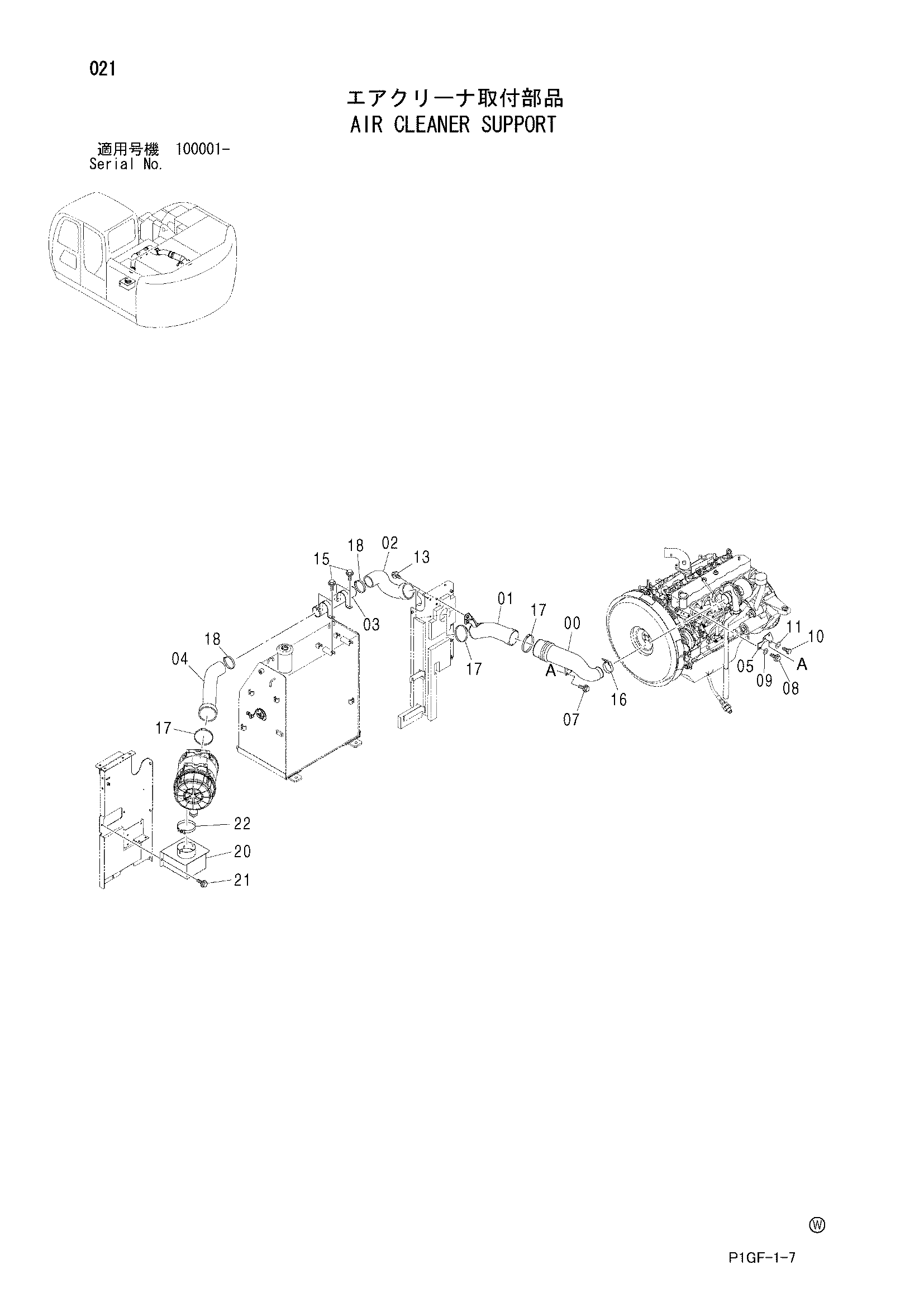

Заводская схема «Воздушный фильтр опора» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426646 | Воздуховод воздушный | 1 |
| 01 | 7039966 | Трубка воздушный | 1 |
| 02 | 2046130 | Воздушный шланг | 1 |
| 03 | 8083240 | Трубка воздушный | 1 |
| 04 | 2046131 | Воздушный шланг | 1 |
| 05 | 8078593 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 08 | M171022 замена: J241020 | Болт с шайбой | 1 |
| 08 | J841025 замена: J241025 | Болт с шайбой | 1 |
| 08 | M241020 | Болт с шайбой | 1 |
| 09 | A590110 | Плоская шайба | 1 |
| 09 | J222010 | Шайба | 1 |
| 10 | J900816 | Болт | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 15 | J021025 | Болт с шайбой | 4 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 16 | 4282482 | Хомут шланга | 1 |
| 17 | 4512716 | Хомут шланга | 3 |
| 18 | 4503469 | Хомут шланга | 2 |
| 20 | 7039864 | Крышка | 1 |
| 21 | J021030 | Болт с шайбой | 2 |
| 21 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 22 | 4282490 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
