Основные гидролинии (2P-BOOM) — HITACHI ZX225US

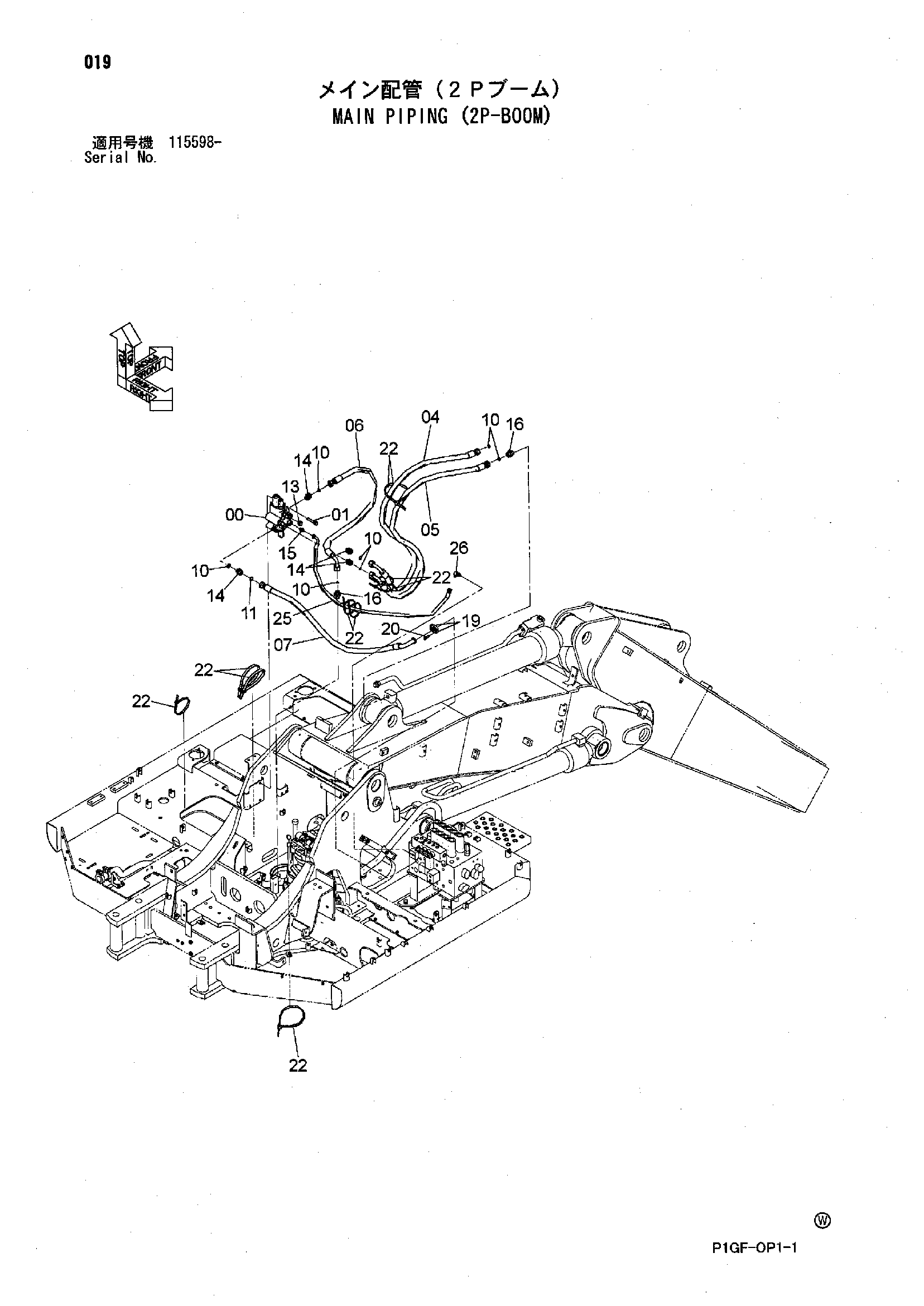

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX225US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | J271280 | Болт с шайбой | 3 |
| 01A | J901280 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | 9267692 | Шланг в сборе | 1 |
| 04A | 4659119 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 6 |
| 05 | 9267693 | Шланг в сборе | 1 |
| 05A | 4659120 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 6 |
| 06 | 4385304 | Шланг | 1 |
| 07 | 9263986 | Шланг в сборе | 1 |
| 07A | 4600245 | Шланг | 1 |
| 07B | 4446406 | Защитный кожух | 3 |
| 10 | 4187308 | Уплотнительное кольцо | 7 |
| 11 | 971489 | Уплотнительное кольцо | 1 |
| 13 | 4174541 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4197530 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A853166 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 986910 | Разъёмный фланец | 2 |
| 20 | J781030 | Болт с внутренним шестигранником | 4 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 25 | 9206010 | Шланг в сборе | 1 |
| 25A | 4461576 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
