Аутригер — HITACHI ZX220W-3

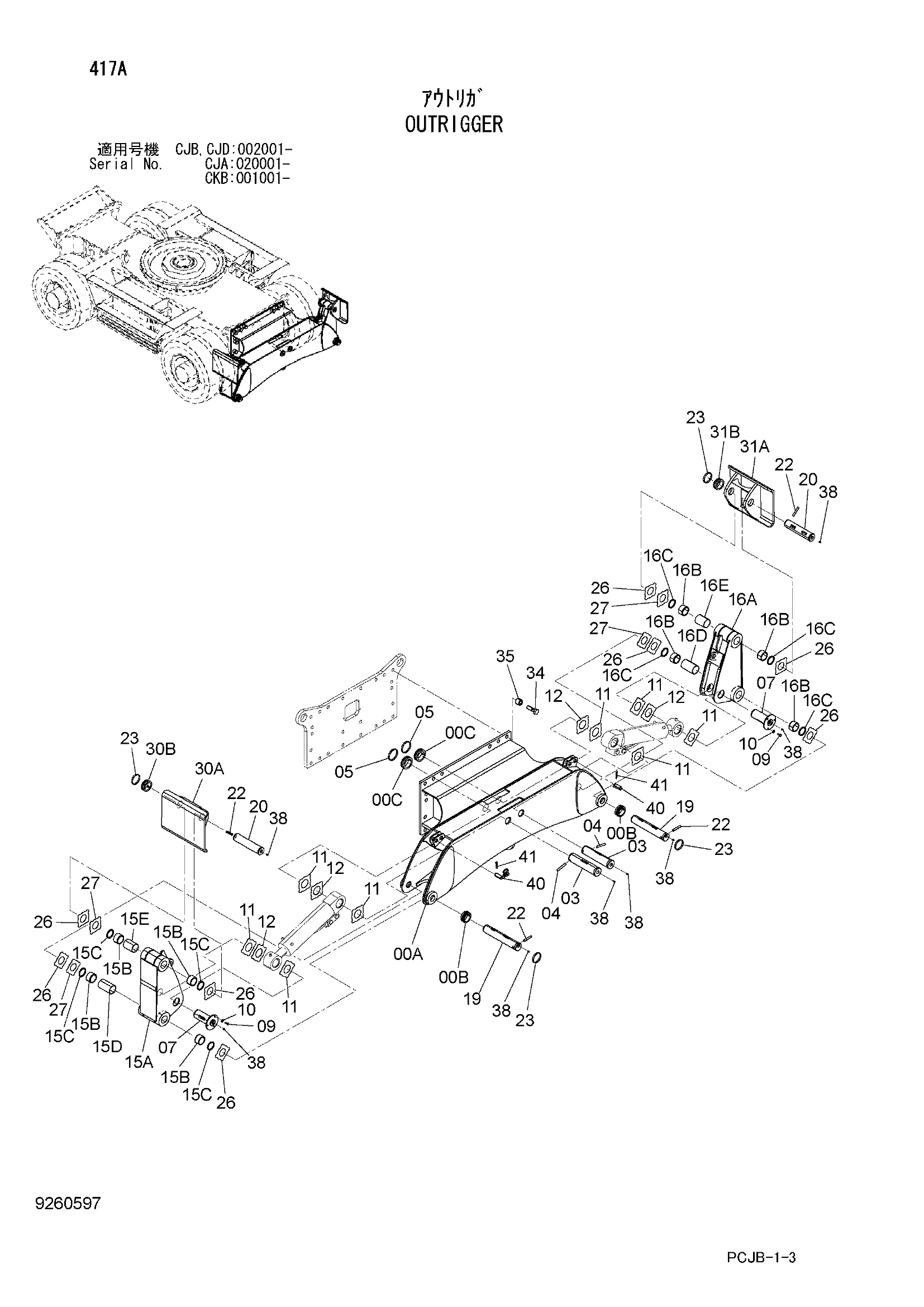

Заводская схема «Аутригер» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050052 | Беам оут-риггер | 1 |
| 00A | 6024374 | Беам оут-риггер | 1 |
| 00B | 4197034 | Ограничитель | 2 |
| 00C | 4197035 | Ограничитель | 2 |
| 03 | 3096935 | Палец | 2 |
| 04 | 4098713 | Палец | 2 |
| 05 | 4098712 | Кольцо | 2 |
| 07 | 8090454 | Палец | 2 |
| 09 | J921230 | Болт | 6 |
| 10 | J222012 | Шайба | 6 |
| 11 | 4444286 | Упорная пластина 1.0mm | 8 |
| 12 | 4444287 | Упорная пластина 2.0mm | 4 |
| 15A-E | 8103669 | Аутригер (A) | 1 |
| 15A | 7049947 | Аутригер (A) | 1 |
| 15B | 4196106 | Втулка | 4 |
| 15C | 4084578 | Пылезащитное уплотнение | 4 |
| 15D | 4485027 | Проставка | 1 |
| 15E | 4600302 | Проставка | 1 |
| 16A-E | 8103670 | Аутригер (B) | 1 |
| 16A | 7049948 | Аутригер (B) | 1 |
| 16B | 4196106 | Втулка | 4 |
| 16C | 4084578 | Пылезащитное уплотнение | 4 |
| 16D | 4485027 | Проставка | 1 |
| 16E | 4600302 | Проставка | 1 |
| 19 | 3096936 | Палец | 2 |
| 20 | 3094466 | Палец | 2 |
| 22 | 4098717 | Палец | 4 |
| 23 | 4098716 | Кольцо | 4 |
| 26 | 4444288 | Упорная пластина 1.0mm | 8 |
| 27 | 4444289 | Упорная пластина 2.0mm | 4 |
| 30 | 9765619 | Флоат (A) | 1 |
| 30A | 8103605 | Флоат (A) | 1 |
| 30B | 4197034 | Ограничитель | 1 |
| 31 | 9765620 | Флоат (B) | 1 |
| 31A | 8103606 | Флоат (B) | 1 |
| 31B | 4197034 | Ограничитель | 1 |
| 34 | J933000 | Болт | 18 |
| 35 | 4483517 | Проставка | 18 |
| 38 | J75481 | Пресс-маслёнка | 8 |
| 40 | 9726346 | Стопорный палец | 2 |
| 41 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
