HSB гидромолот трубопроводы — HITACHI ZX220W-3

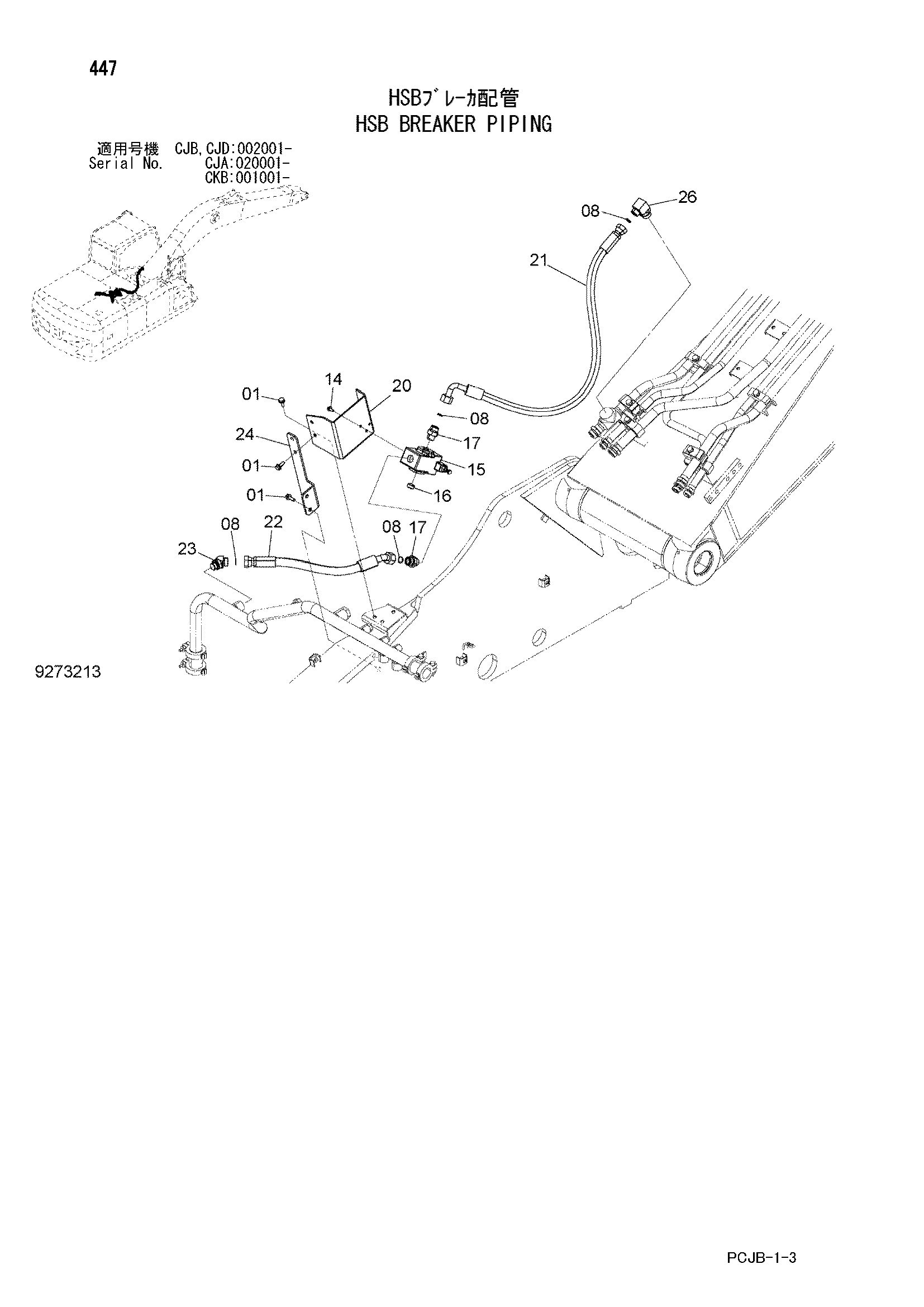

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 7 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | J260820 | Болт с шайбой | 3 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4209158 | Предохранительный клапан | 1 |
| 16 | 94-2014 | Пробка | 1 |
| 17 | 4208967 | Адаптер | 2 |
| 20 | 8110261 | Кронштейн | 1 |
| 21 | 9217243 | Шланг в сборе | 1 |
| 21A | 4427291 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 4 |
| 22 | 4274569 | Шланг | 1 |
| 23 | A853266 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4674040 | Кронштейн | 1 |
| 26 | A853386 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
