Шина [NA] — HITACHI ZX220W-3

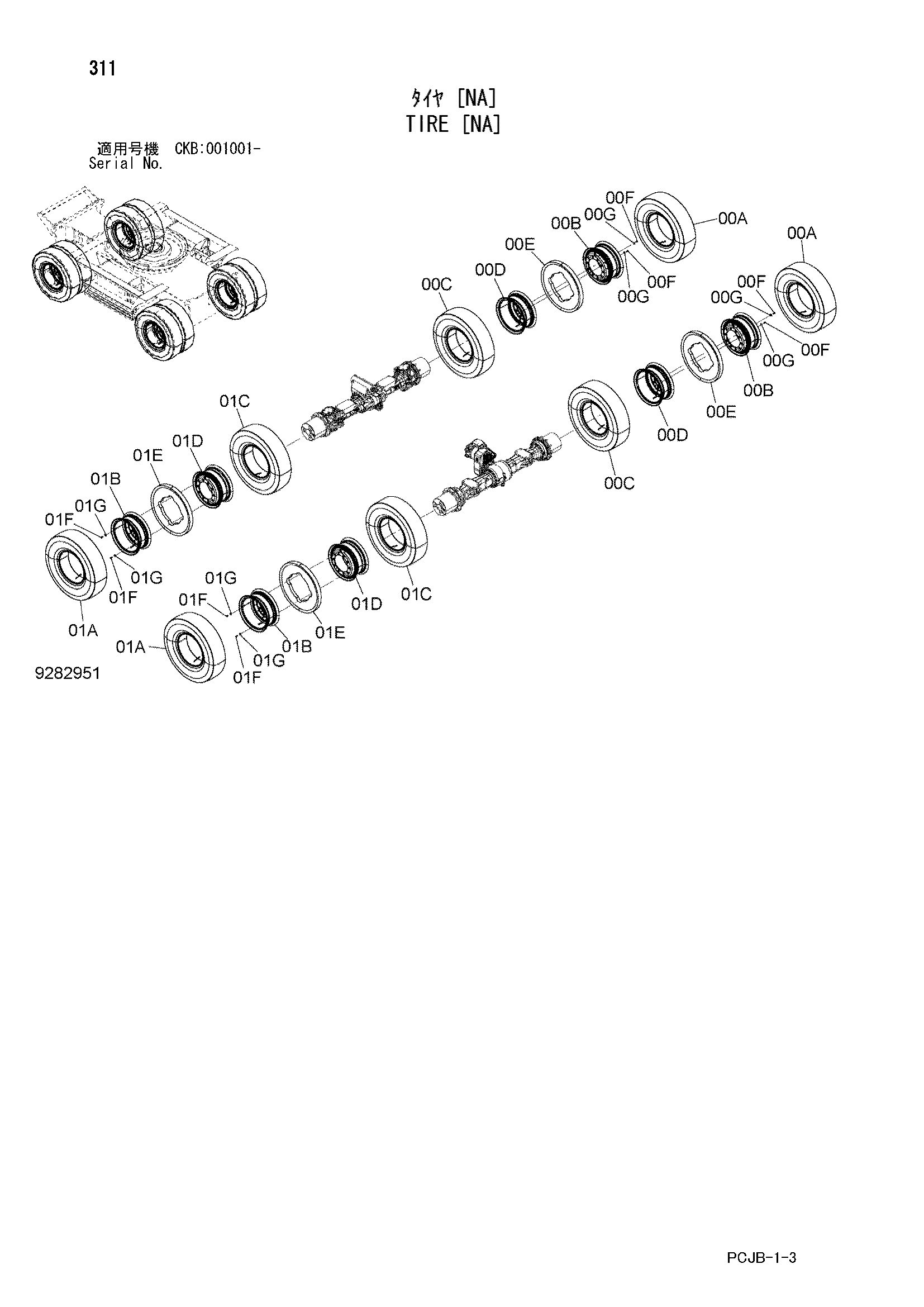

Заводская схема «Шина [NA]» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шина [NA] HITACHI ZX220W-3](/catalog-drawings/47/47198a20-b655-48da-b289-167a92573716.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9282952 | Шина (правый) в сборе | 2 |
| 00A | 4615701 | Шина | 1 |
| 00B | 4656710 | Обод | 1 |
| 00C | 4615701 | Шина | 1 |
| 00D | 4676085 | Обод | 1 |
| 00E | 4647663 | Проставка | 1 |
| 00F | J901025 | Болт | 2 |
| 00G | J217083 | Шайба | 2 |
| 01 | 9282953 | Шина (левый) в сборе | 2 |
| 01A | 4615701 | Шина | 1 |
| 01B | 4656710 | Обод | 1 |
| 01C | 4615701 | Шина | 1 |
| 01D | 4676085 | Обод | 1 |
| 01E | 4647663 | Проставка | 1 |
| 01F | J901025 | Болт | 2 |
| 01G | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
