Рама — HITACHI ZX220W-3

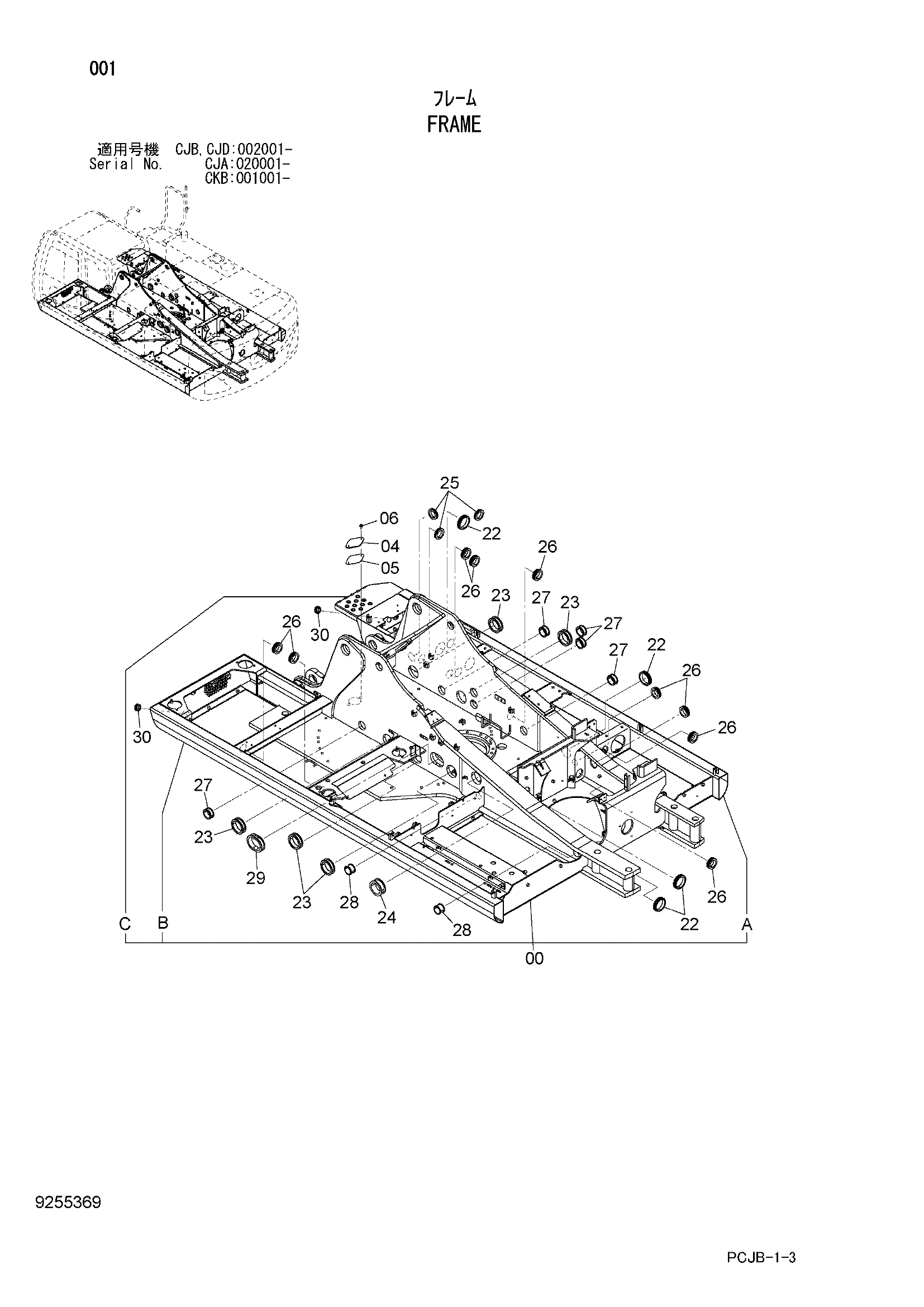

Заводская схема «Рама» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010514 | Рама основной | 1 |
| 00A | 4648082 | Трубка | 1 |
| 00B | 4648083 | Трубка | 1 |
| 00C | 3106868 | Ступень | 1 |
| 00C | 3115689 | Ступень | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 22 | 4345810 | Резиновая втулка | 5 |
| 23 | 4191977 | Резиновая втулка | 5 |
| 24 | 4206288 | Резиновая втулка | 1 |
| 25 | 4087462 | Резиновая втулка | 3 |
| 26 | 4208279 | Резиновая втулка | 9 |
| 27 | 4259340 | Резиновая втулка | 5 |
| 28 | 4389029 | Резиновая втулка | 2 |
| 29 | 4272435 | Резиновая втулка | 1 |
| 30 | 4312368 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
