Гидролинии рабочего оборудования (2)(2P-BOOM) — HITACHI ZX220W-3

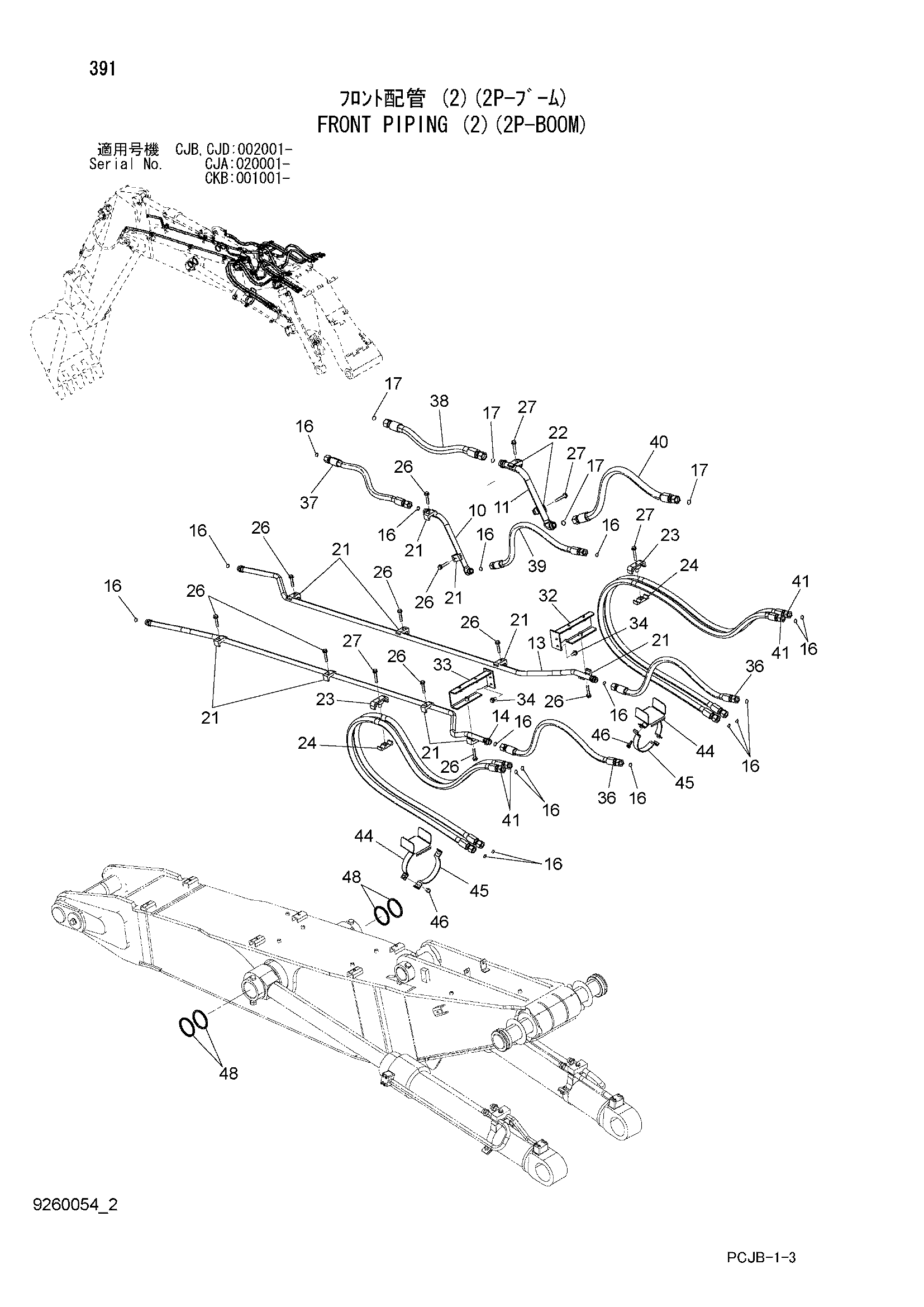

Заводская схема «Гидролинии рабочего оборудования (2)(2P-BOOM)» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 9759603 | Трубка | 1 |
| 11 | 9759604 | Трубка | 1 |
| 13 | 8089657 | Трубка | 1 |
| 14 | 8089656 | Трубка | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 18 |
| 17 | 4187328 | Уплотнительное кольцо | 4 |
| 21 | 4190126 | Хомут трубки | 10 |
| 22 | 4190127 | Хомут трубки | 2 |
| 23 | 4285723 | Хомут трубки | 2 |
| 24 | 4285722 | Резиновая прокладка | 2 |
| 26 | J271265 | Болт с шайбой | 10 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271275 | Болт с шайбой | 4 |
| 27A | J901275 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 32 | 8103473 | Кронштейн | 1 |
| 33 | 8103474 | Кронштейн | 1 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4649408 | Шланг | 2 |
| 37 | 4648966 | Шланг | 1 |
| 38 | 4649410 | Шланг | 1 |
| 39 | 4649407 | Шланг | 1 |
| 40 | 4648033 | Шланг | 1 |
| 41 | 9260057 | Шланг в сборе | 4 |
| 41A | 4327294 | Защитный кожух | 4 |
| 41B | 4665382 | Шланг | 1 |
| 44 | 8094733 | Хомут | 2 |
| 45 | 3088623 | Хомут | 2 |
| 46 | J271035 | Болт с шайбой | 4 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 4074008 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
