Основные гидролинии (5) — HITACHI ZX220W-3

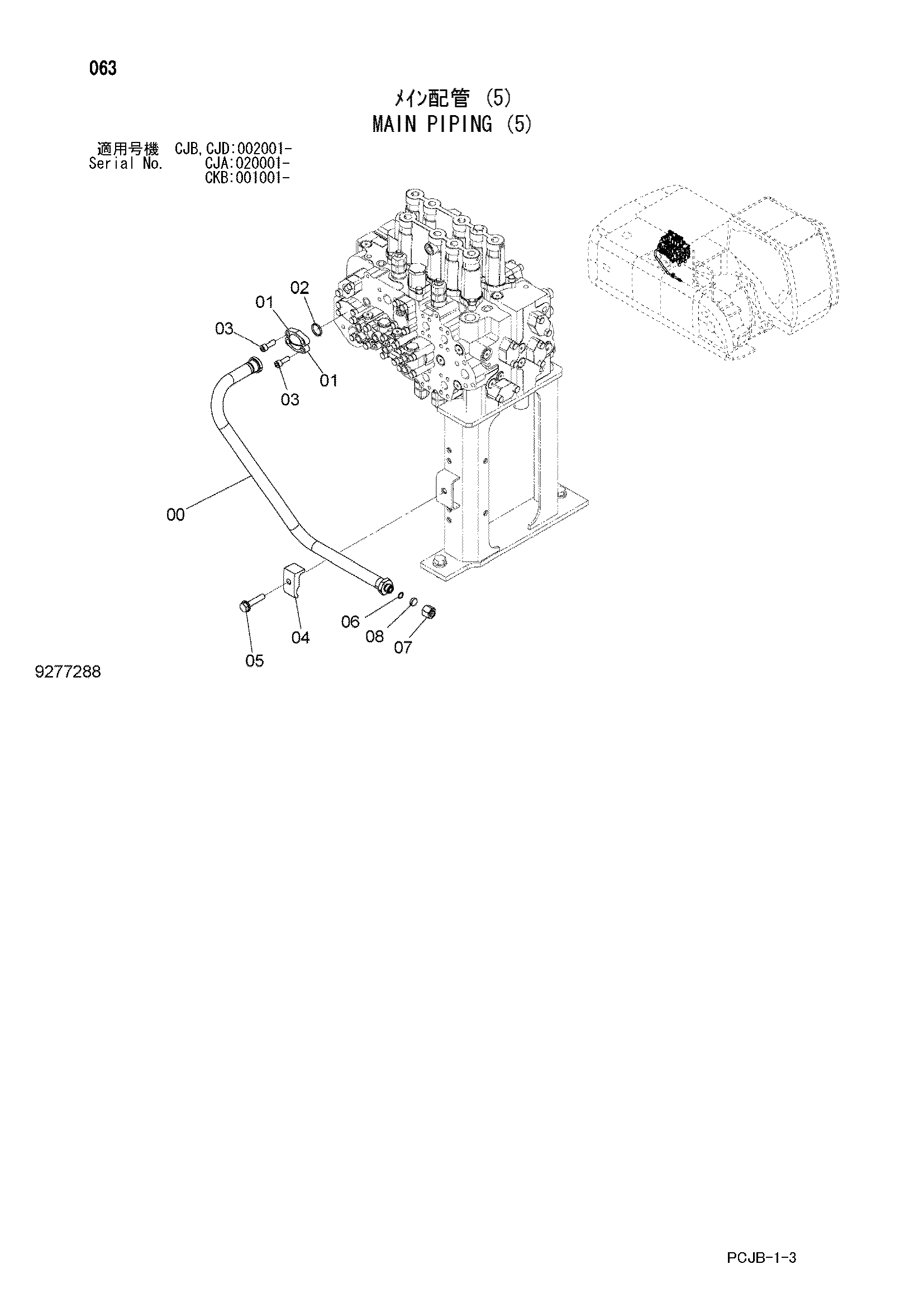

Заводская схема «Основные гидролинии (5)» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109274 замена: 8111863 | Трубка | 1 |
| 00 | 8111863 | Трубка | 1 |
| 01 | 986910 | Разъёмный фланец | 2 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 4190126 | Хомут трубки | 1 |
| 05 | J271260 | Болт с шайбой | 1 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 1 |
| 07 | 4189092 | Гайка | 1 |
| 08 | 4189093 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
