Пилотные гидролинии (A) — HITACHI ZX220W-3

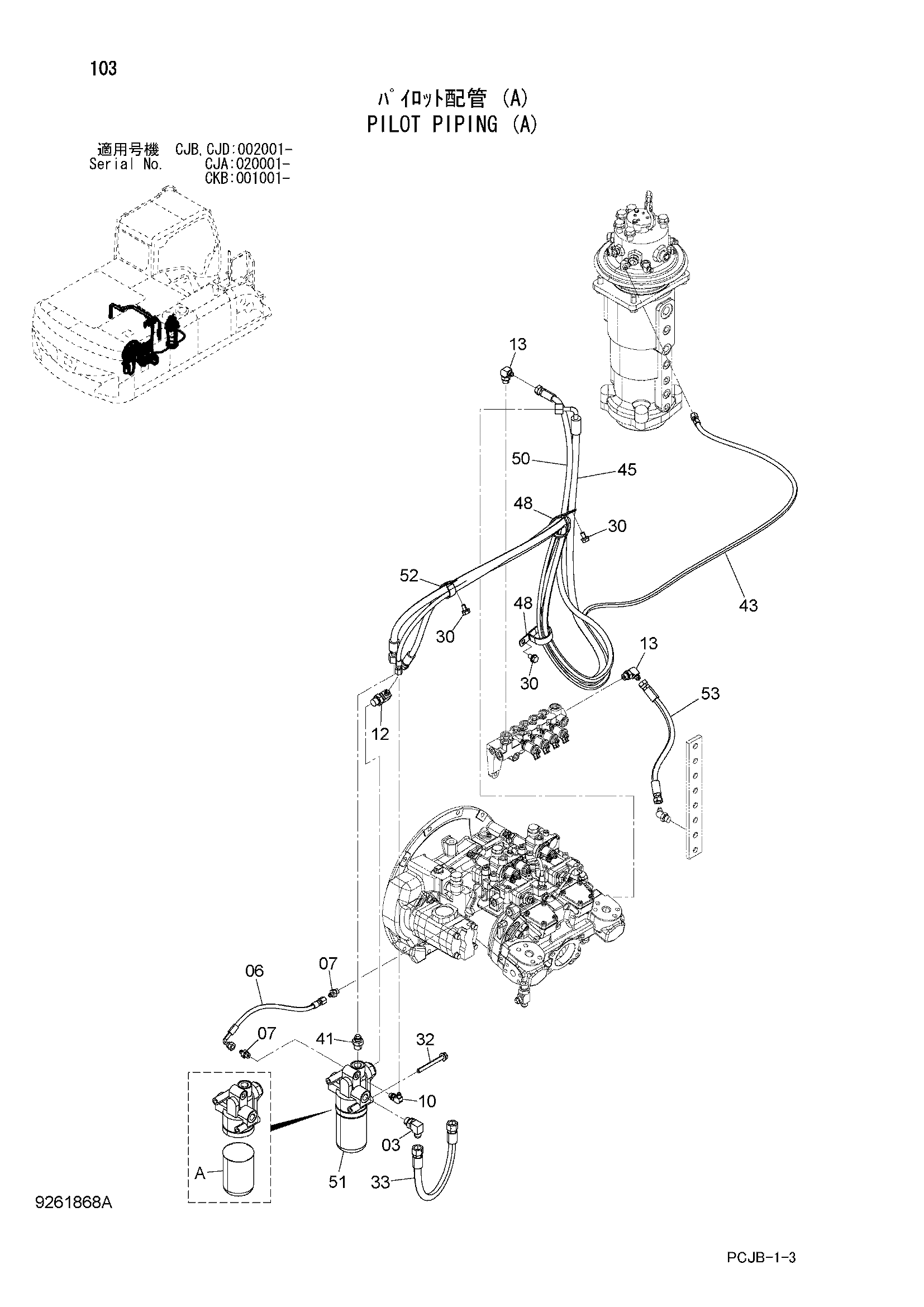

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4470393 | Шланг | 1 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | J271020 | Болт с шайбой | 3 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | J271000 | Болт с шайбой | 2 |
| 32A | J901000 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4305255 | Шланг | 1 |
| 41 | A852144 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4657384 | Шланг (PE) | 1 |
| 45 | 4664952 | Шланг (TA) | 1 |
| 48 | 4190265 | Зажим | 2 |
| 50 | 4613739 | Шланг (PD2) | 1 |
| 51 | 4668937 | Масляный фильтр | 1 |
| 51A | 4630525 | Фильтрующий элемент | 1 |
| 52 | 4190264 | Зажим | 1 |
| 53 | 4445276 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
