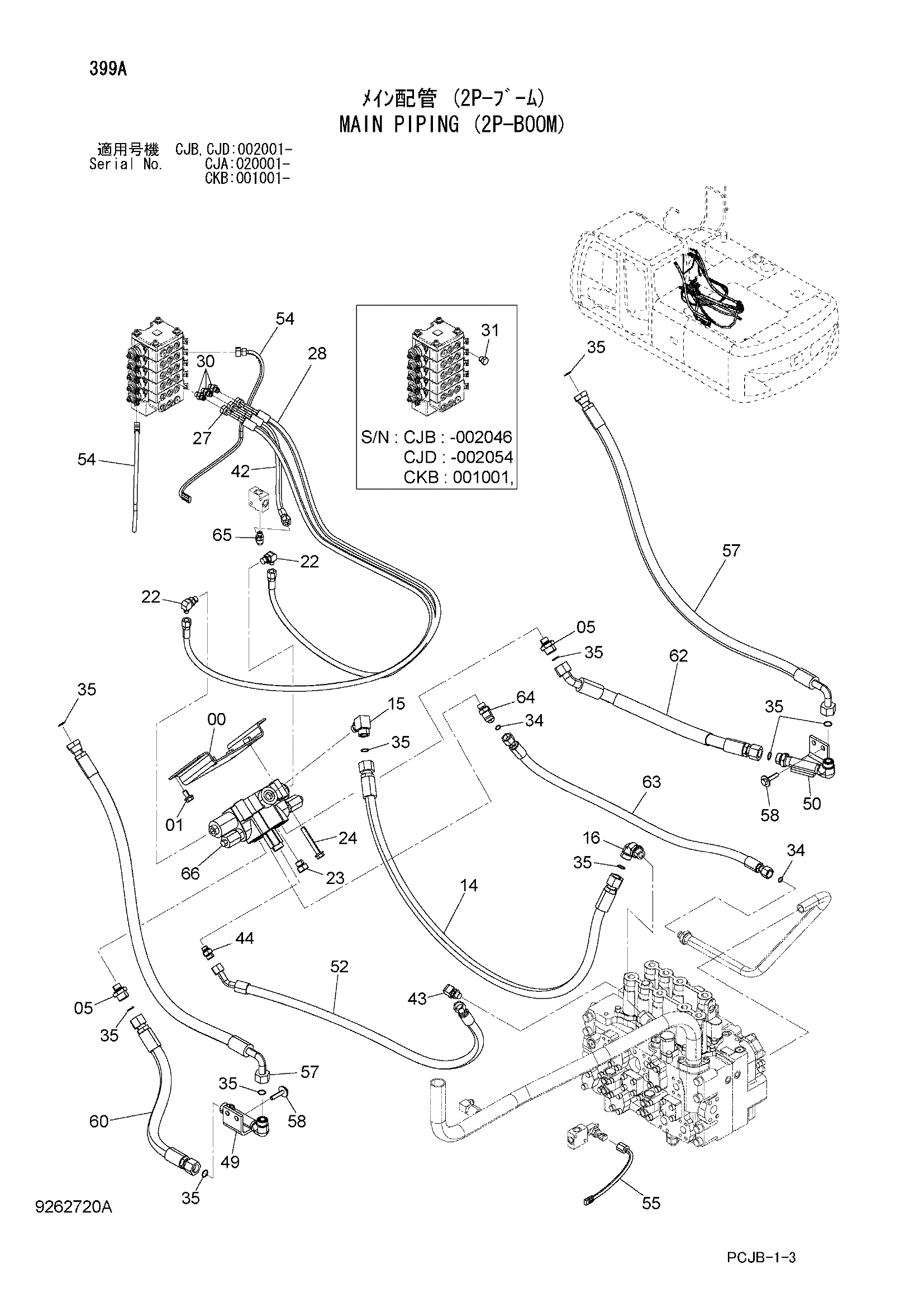

Основные гидролинии (2P-BOOM) — HITACHI ZX220W-3
Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX220W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104605 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 05 | 4197530 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4407811 замена: 9286004 | Шланг | 1 |
| 14 | 9286004 | Шланг в сборе | 1 |
| 14A | 4407811 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 5 |
| 15 | A853346 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A885004 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | J271290 | Болт с шайбой | 3 |
| 24A | J901290 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4652557 | Шланг (A1) | 1 |
| 28 | 4652558 | Шланг (B1) | 1 |
| 30 | A852123 | Адаптер | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A885002 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4138938 | Уплотнительное кольцо | 2 |
| 35 | 4187308 | Уплотнительное кольцо | 10 |
| 42 | 4605368 | Шланг | 1 |
| 43 | 4202112 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4198407 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 8106283 | Трубка | 1 |
| 50 | 8106284 | Трубка | 1 |
| 52 | 4300031 | Шланг | 1 |
| 54 | 4663667 | Жгут проводов | 1 |
| 55 | 4660187 | Жгут проводов | 1 |
| 57 | 4666352 | Шланг | 2 |
| 58 | J281050 замена: J281030 | Болт с шайбой | 4 |
| 58A | J901050 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 58 | J281030 | Болт с шайбой | 4 |
| 58A | J901030 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 60 | 4286267 | Шланг | 1 |
| 62 | 9281189 | Шланг в сборе | 1 |
| 62A | 4658906 | Шланг | 1 |
| 62B | 4327294 | Защитный кожух | 2 |
| 63 | 4250057 замена: 8111863 | Шланг | 1 |
| 63 | 4250056 | Шланг | 1 |
| 64 | A853244 | Угловой штуцер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | A852323 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4674114 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX220W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
