Гидроцилиндр. позиционирование (левый) — HITACHI ZX210W

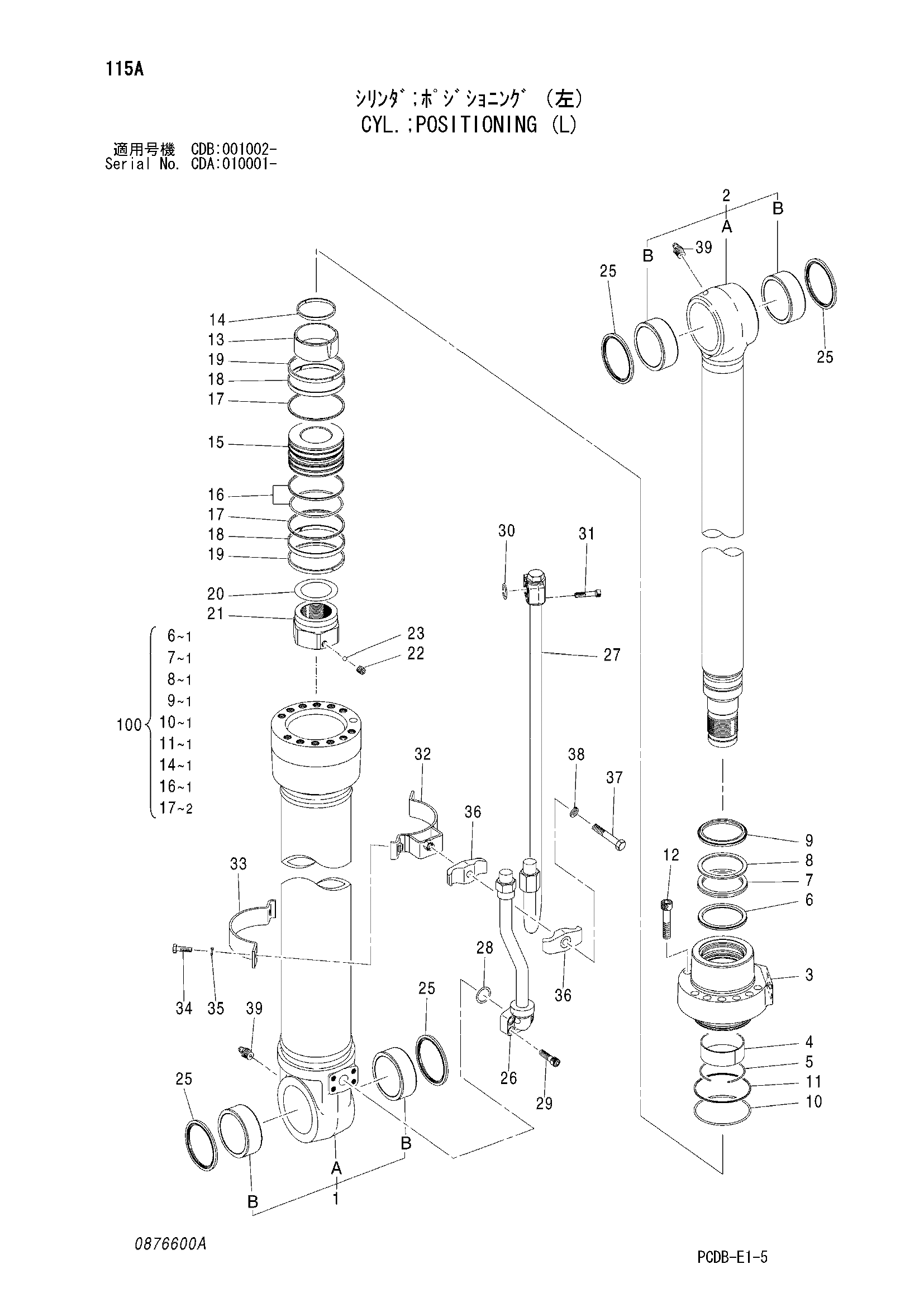

Заводская схема «Гидроцилиндр. позиционирование (левый)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4469440 | Гидроцилиндр. позиционирование (левый) | 1 | |
| 1 | 0876601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0876602 | Труба гидроцилиндра | 1 |
| 1B | 4364501 | Втулка пальца | 2 |
| 2 | 0876403 | Шток поршня в сборе | 1 |
| 2A | 0876404 | Шток поршня | 1 |
| 2B | 4364501 | Втулка пальца | 2 |
| 3 | 0876405 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0789106 | Кольцо | 1 |
| 7 | 0667404 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811130 | Oーкольцо | 1 |
| 11 | 0789107 | Опорное кольцо | 1 |
| 12 | M341880 | Болт с внутренним шестигранником | 12 |
| 13 | 0876406 | Амортизирующий подшипник | 1 |
| 14 | 0667407 | Уплотнение амортизатор | 1 |
| 15 | 0876407 | Поршень | 1 |
| 16 | 0309210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0789109 | Опорное кольцо | 2 |
| 18 | 0789110 | Кольцо | 2 |
| 19 | 0309212 | Кольцо | 2 |
| 20 | 0309216 | Регулировочная шайба | 1 |
| 21 | 0789111 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 25 | 0420403 | Грязесъёмное кольцо | 4 |
| 26 | 0876603 | Трубка | 1 |
| 26 | 0876605 | Трубка | 1 |
| 27 | 0876604 замена: 0876606 | Трубка | 1 |
| 27 | 0876606 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | M341240 | Болт с внутренним шестигранником | 4 |
| 30 | 4506430 | Уплотнительное кольцо | 1 |
| 31 | 0309019 | Болт с внутренним шестигранником | 4 |
| 31 | M341880 | Болт с внутренним шестигранником | 4 |
| 32-38 | 0876410 | Комплект лента | 1 |
| 32 | 0876411 | Лента | 1 |
| 33 | 0309221 | Лента | 1 |
| 34 | 0408815 | Болт | 2 |
| 35 | 0325913 | Шайба | 2 |
| 36 | 0236915 | Держатель | 2 |
| 37 | 0254312 | Болт | 1 |
| 38 | A590914 | Пружинная шайба | 1 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4614121 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
