Пилотные гидролинии (отвал, аутригер)(1) — HITACHI ZX210W

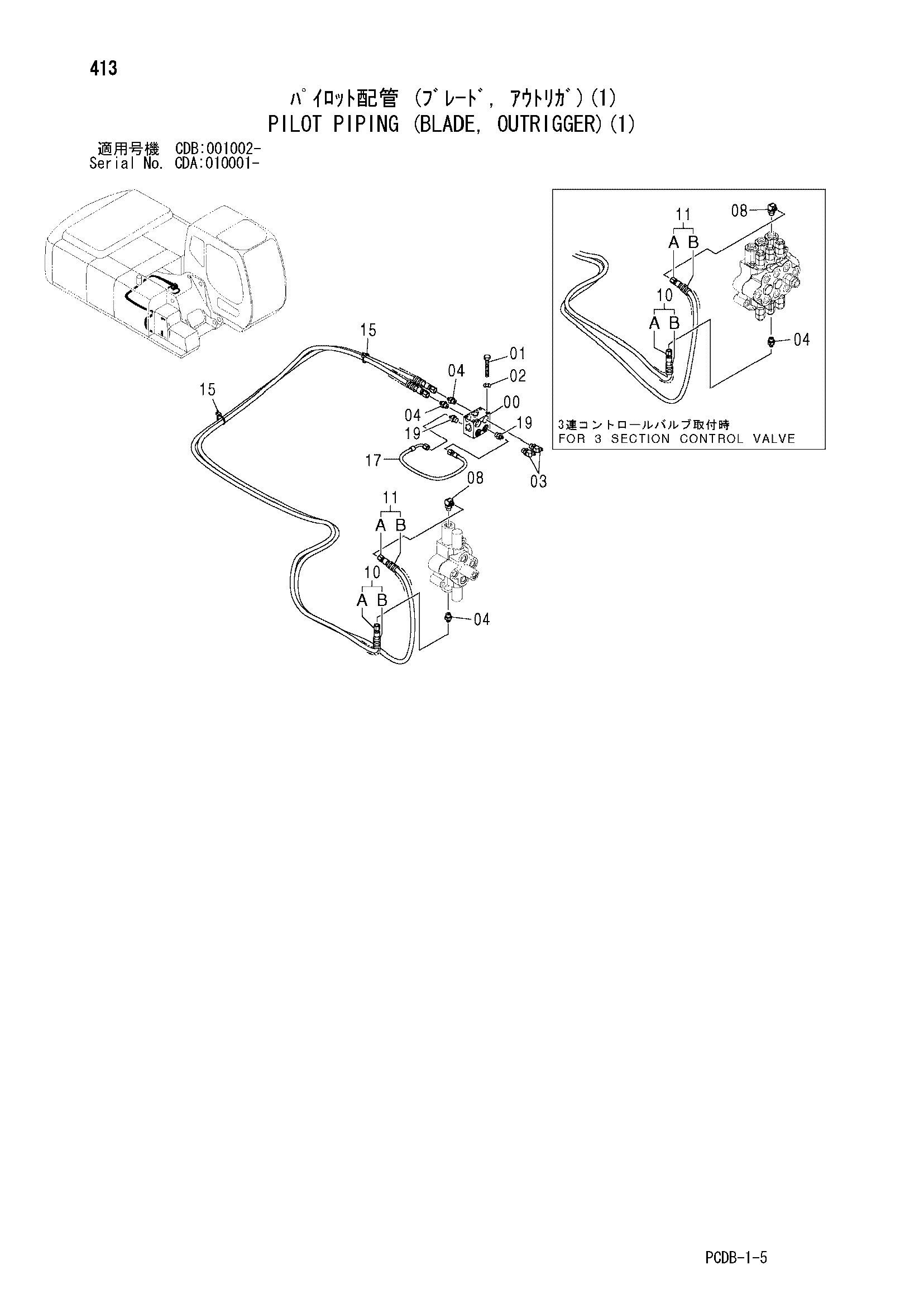

Заводская схема «Пилотные гидролинии (отвал, аутригер)(1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470134 | Челночный клапан | 1 |
| 01 | J900890 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A852233 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9235376 | Шланг в сборе | 1 |
| 10A | 4470125 | Шланг (10) | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 11 | 9235375 | Шланг в сборе | 1 |
| 11A | 4446119 | Шланг (12) | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 15 | 4055311 | Ленточный зажим | 2 |
| 17 | 4470392 | Шланг | 1 |
| 19 | A852132 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
