Стрела трубопроводы (A одинарный рукоять гидроцилиндр. тип) — HITACHI ZX210W

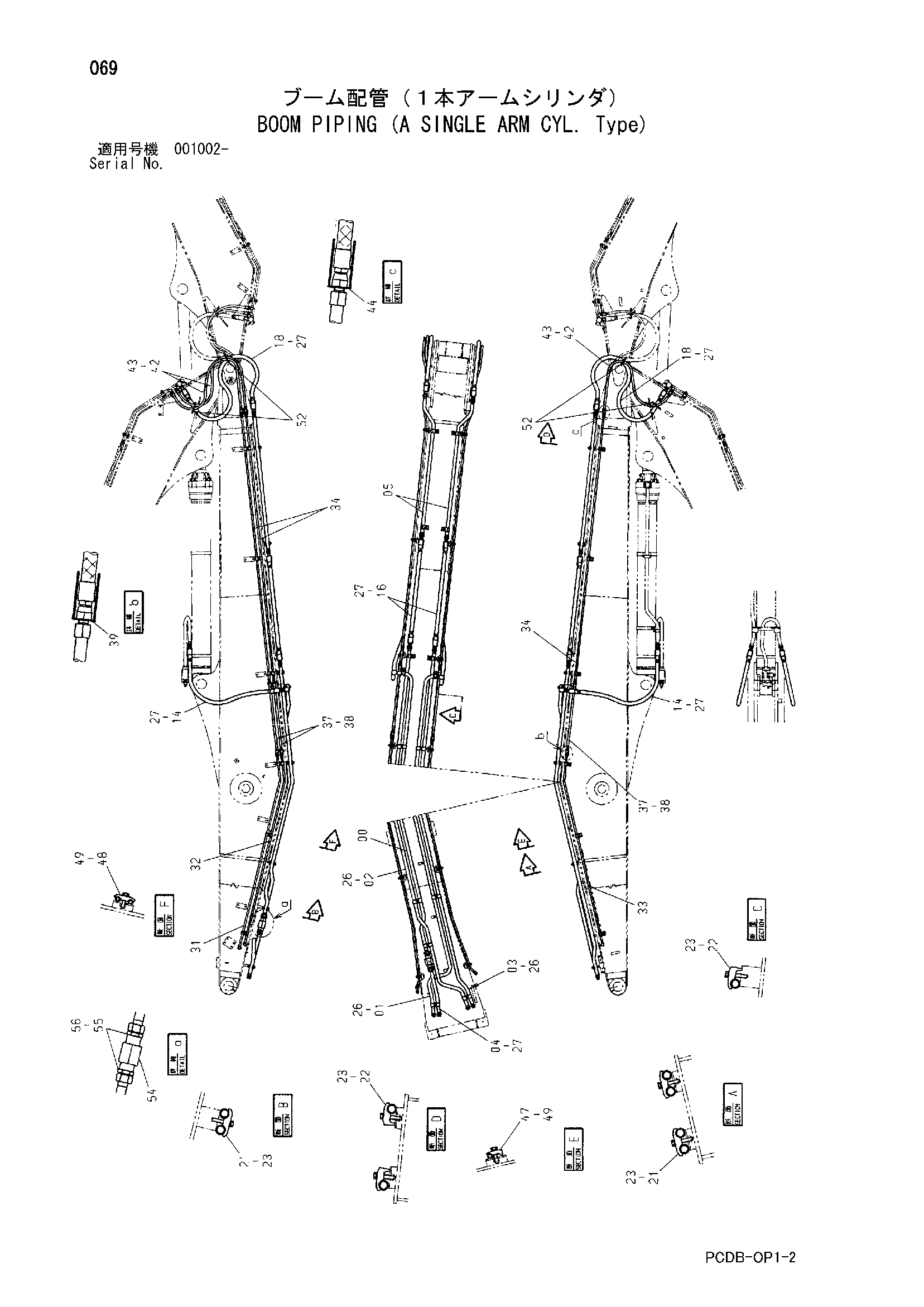

Заводская схема «Стрела трубопроводы (A одинарный рукоять гидроцилиндр. тип)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093541 | Трубка | 1 |
| 01 | 8093542 | Трубка | 1 |
| 02 | 8093543 | Трубка | 1 |
| 03 | 8093544 | Трубка | 1 |
| 04 | 9761456 | Трубка | 1 |
| 05 | 9761457 | Трубка | 2 |
| 14 | 4400848 | Шланг | 2 |
| 16 | 4307346 | Шланг | 2 |
| 18 | 4465144 | Шланг | 2 |
| 21 | 4189860 | Хомут трубки | 7 |
| 22 | 4190127 | Хомут трубки | 8 |
| 23 | J271270 | Болт с шайбой | 15 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Плоская шайба | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 3 |
| 27 | 4187328 | Уплотнительное кольцо | 11 |
| 31 | 9761458 | Трубка | 1 |
| 32 | 9761459 | Трубка | 1 |
| 33 | 9761460 | Трубка | 1 |
| 34 | 9761461 | Трубка | 3 |
| 37 | 4361511 | Шланг | 3 |
| 38 | 4053601 | Защитный кожух | 3 |
| 39 | 4073050 | Шайба | 6 |
| 42 | 4364941 | Шланг | 3 |
| 43 | 4055590 | Защитный кожух | 3 |
| 44 | 4073050 | Шайба | 6 |
| 47 | 4190124 | Хомут трубки | 6 |
| 48 | 4189858 | Хомут трубки | 6 |
| 49 | J271250 | Болт с шайбой | 12 |
| 49A | J901250 | Болт | 1 |
| 49B | J222012 | Плоская шайба | 1 |
| 52 | 4121859 | Ленточный зажим | 4 |
| 54 | 9075046 | Клапан словретур | 1 |
| 55 | 4207425 | Адаптер | 2 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
