Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX210W

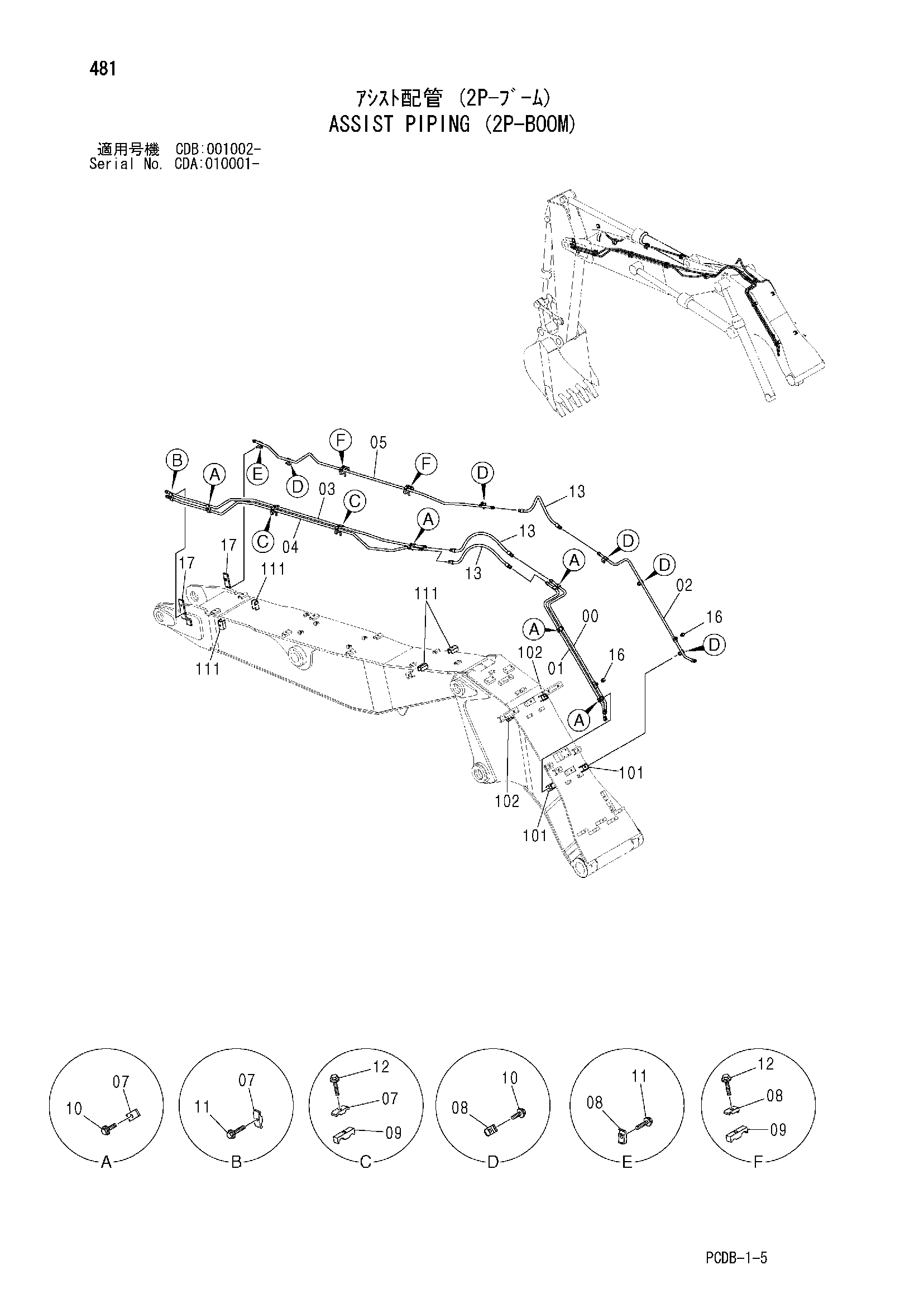

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091757 | Трубка | 1 |
| 01 | 8091756 | Трубка | 1 |
| 02 | 8091758 | Трубка | 1 |
| 03 | 7044170 | Трубка | 1 |
| 04 | 7044169 | Трубка | 1 |
| 05 | 7044171 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 8 |
| 08 | 4190124 | Хомут трубки | 8 |
| 09 | 4433639 | Хомут трубки | 4 |
| 10 | J011250 | Болт с шайбой | 10 |
| 10 | J271250 замена: J901250 | Болт с шайбой | 10 |
| 11 | J011260 | Болт с шайбой | 2 |
| 11 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 12 | J011290 | Болт с шайбой | 4 |
| 12 | J271290 замена: J901290 | Болт с шайбой | 4 |
| 13 | 4469297 | Шланг | 3 |
| 16 | 94-2023 | Пробка | 2 |
| 17 | 9753607 | Кронштейн | 2 |
| 101 | 9753840 | Седло винта | 2 |
| 102 | 9749940 | Седло винта | 2 |
| 111 | 9753840 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
