Стрела (A одинарный рукоять гидроцилиндр. тип) — HITACHI ZX210W

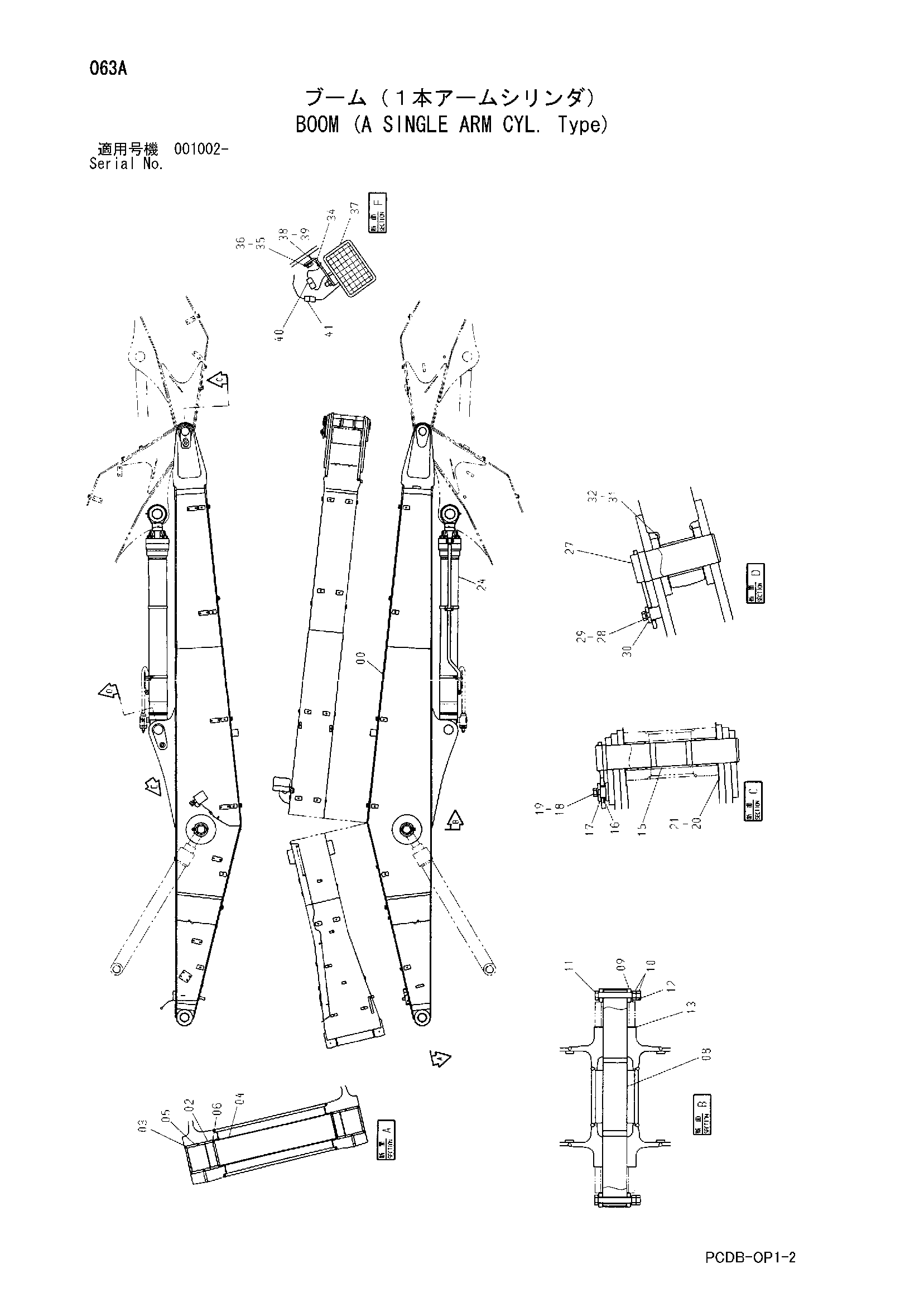

Заводская схема «Стрела (A одинарный рукоять гидроцилиндр. тип)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009153 | Стрела | 1 |
| 02 | 4402460 | Втулка | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 04 | 4435508 | Проставка | 1 |
| 05 | 4443880 | Втулка | 2 |
| 06 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 3088574 | Палец | 1 |
| 09 | 4067720 | Ограничитель | 2 |
| 10 | J950020 | Гайка | 4 |
| 11 | 4435126 | Стопорный палец | 2 |
| 12 | 4444755 | Упорная пластина 1.0mm | 2 |
| 13 | 4450013 | Упорная пластина 1.0mm | 2 |
| 15 | 8081449 | Палец | 1 |
| 16 | 4424425 | Блок | 1 |
| 17 | 4426128 | Пластина | 1 |
| 18 | J921840 | Болт | 1 |
| 19 | J257218 | Пружинная шайба | 1 |
| 20 | 4444284 | Упорная пластина 1.0mm | 2 |
| 21 | 4444285 | Упорная пластина 1.0mm | 1 |
| 24 | 9186602 | Гидроцилиндр рукояти | 1 |
| 27 | 8080628 | Палец | 1 |
| 28 | J921840 | Болт | 1 |
| 29 | J257218 | Пружинная шайба | 1 |
| 30 | 4441471 | Пластина | 1 |
| 31 | 4445635 | Упорная пластина 1.0mm | 2 |
| 32 | 4445636 | Упорная пластина 2.0mm | 1 |
| 34 | 4224631 | Кронштейн | 1 |
| 35 | J901425 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 37 | 4336570 замена: 4326800 | Фара | 1 |
| 37 | 4326800 | Фара | 1 |
| 37A | 4326801 | Ленс блок | 1 |
| 37B | 4326802 | Рама | 1 |
| 37C | 4285648 | Лампа | 1 |
| 37D | 4326803 | Прокладка | 1 |
| 37E | 4307026 | Шайба | 1 |
| 37F | 4307027 | Винт | 4 |
| 37G | A590114 | Плоская шайба | 1 |
| 37H | A590914 | Пружинная шайба | 1 |
| 37I | J952014 | Гайка | 1 |
| 38 | M430613 | Винт | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | 4254604 | Жгут проводов | 1 |
| 41 | 4429938 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
