Гидролинии рабочего оборудования (2)(2P-BOOM) — HITACHI ZX210W

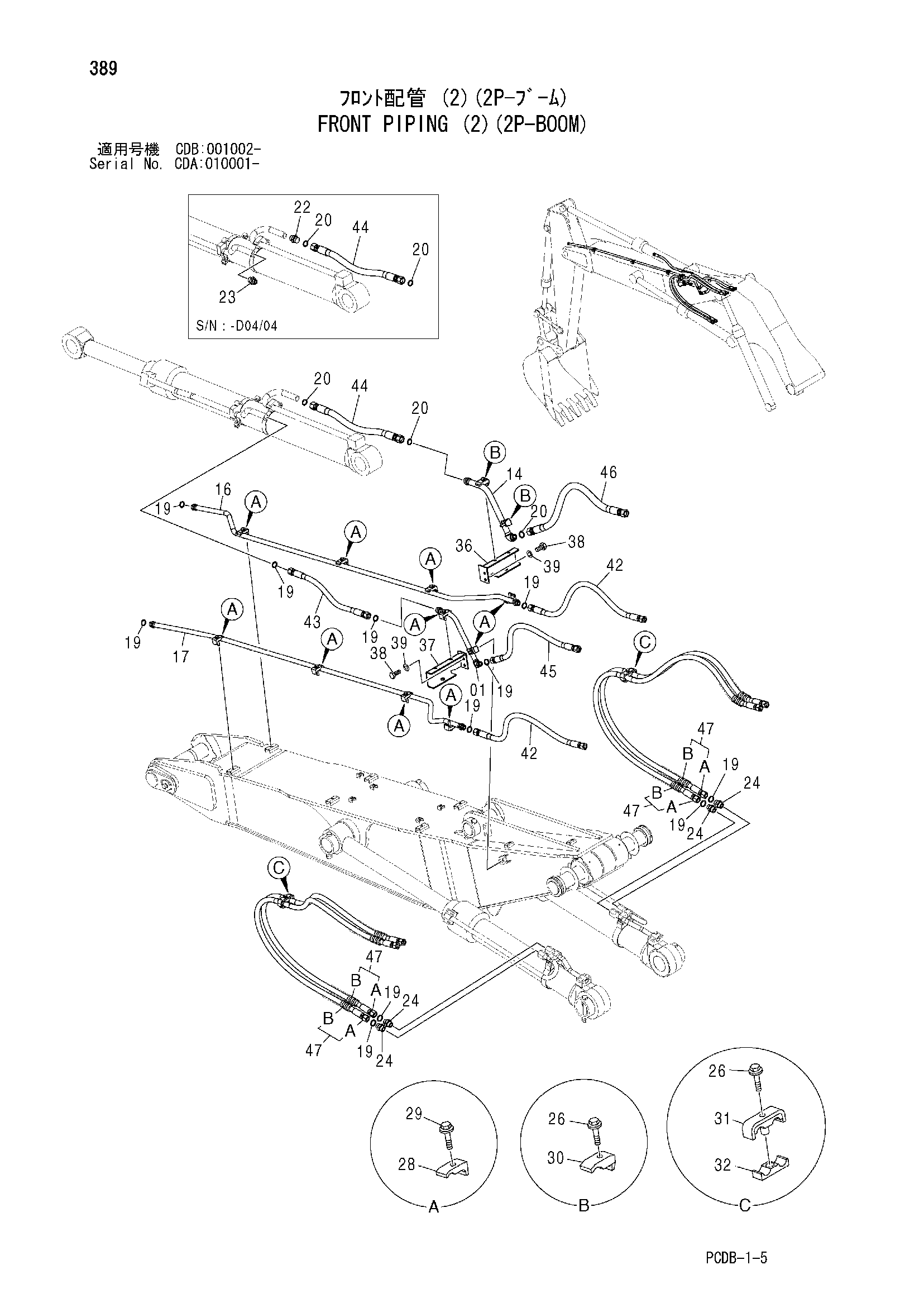

Заводская схема «Гидролинии рабочего оборудования (2)(2P-BOOM)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9759603 | Трубка | 1 |
| 14 | 9759604 | Трубка | 1 |
| 16 | 8089657 | Трубка | 1 |
| 17 | 8089656 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 11 |
| 20 | 4187328 | Уплотнительное кольцо | 3 |
| 22 | A853188 | Адаптер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853186 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | A853166 | Адаптер | 4 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | J011270 | Болт с шайбой | 4 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 28 | 4190126 | Хомут трубки | 10 |
| 29 | J011260 | Болт с шайбой | 10 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 10 |
| 30 | 4190127 | Хомут трубки | 2 |
| 31 | 4285723 | Хомут трубки | 2 |
| 32 | 4285722 | Резиновая прокладка | 2 |
| 36 | 8089672 | Кронштейн | 1 |
| 37 | 8089673 | Кронштейн | 1 |
| 38 | J901225 | Болт | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 42 | 4250059 | Шланг | 2 |
| 43 | 4286267 | Шланг | 1 |
| 44 | 4426485 | Шланг | 1 |
| 45 | 4250060 | Шланг | 1 |
| 46 | 4275675 | Шланг | 1 |
| 47 | 9224653 | Шланг в сборе | 4 |
| 47A | 4389102 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
