Трансмиссия трубопроводы (водило) — HITACHI ZX210W

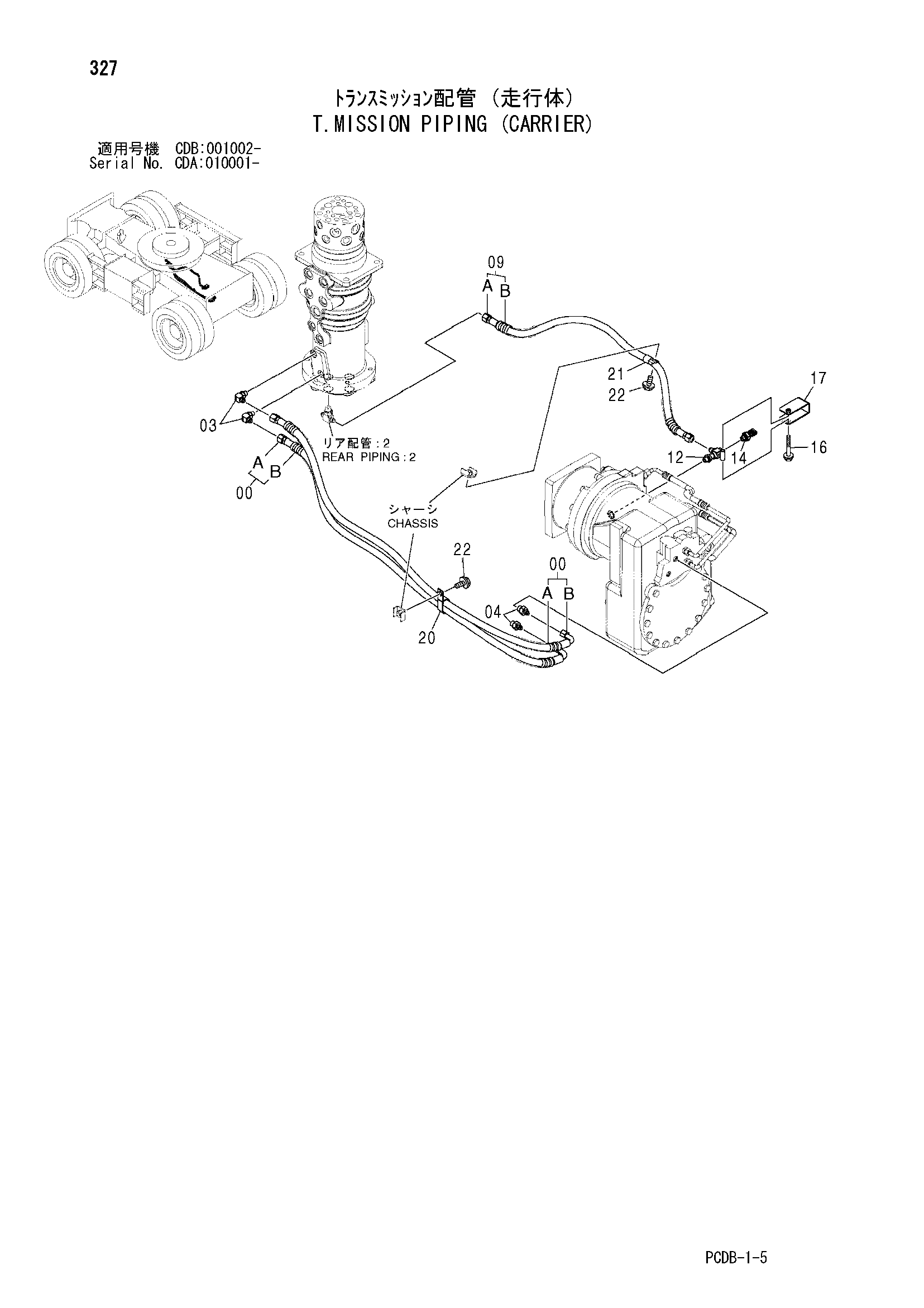

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224948 | Шланг в сборе | 2 |
| 00A | 4383990 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 2 |
| 09 | 9219109 | Шланг в сборе | 1 |
| 09A | 4362376 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 12 | 4605449 | Тройник | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 16 | J020850 | Болт с шайбой | 1 |
| 16 | J260850 замена: J900850 | Болт с шайбой | 1 |
| 17 | 9760957 | Крышка | 1 |
| 20 | 4190266 | Зажим | 1 |
| 21 | 4190274 | Зажим | 1 |
| 22 | J021025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
