Пилотные гидролинии (C-1) — HITACHI ZX210W

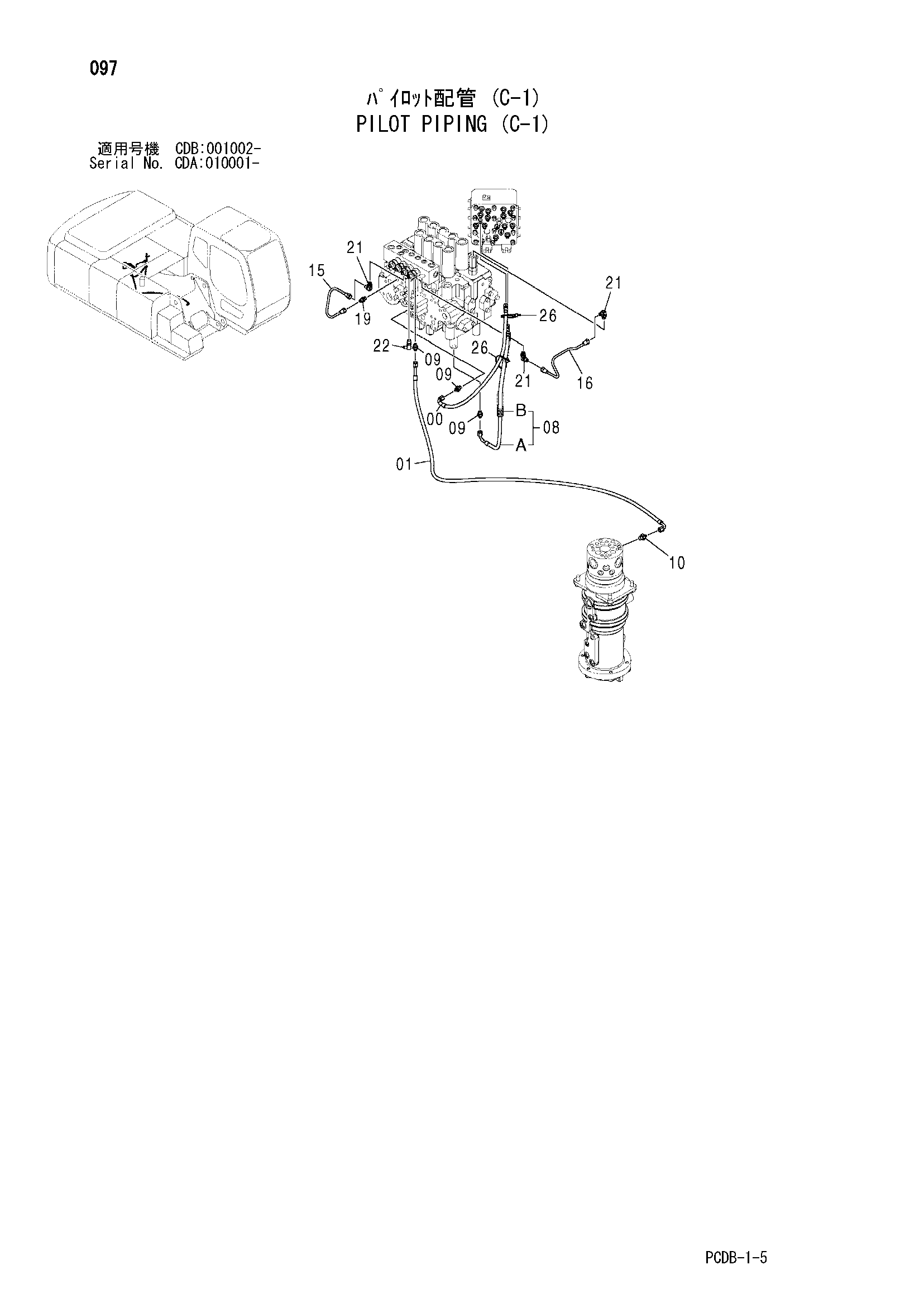

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427111 | Пластиковый шланг (SK) | 1 |
| 01 | 4466991 | Пластиковый шланг | 1 |
| 08 | 9224939 | Шланг в сборе | 1 |
| 08A | 4435036 | Пластиковый шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4452044 | Трубка | 1 |
| 16 | 4452045 | Трубка | 1 |
| 19 | 4255304 | Штуцер трубки | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4293950 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
