Электрооборудование (подъём кабина) — HITACHI ZX210W

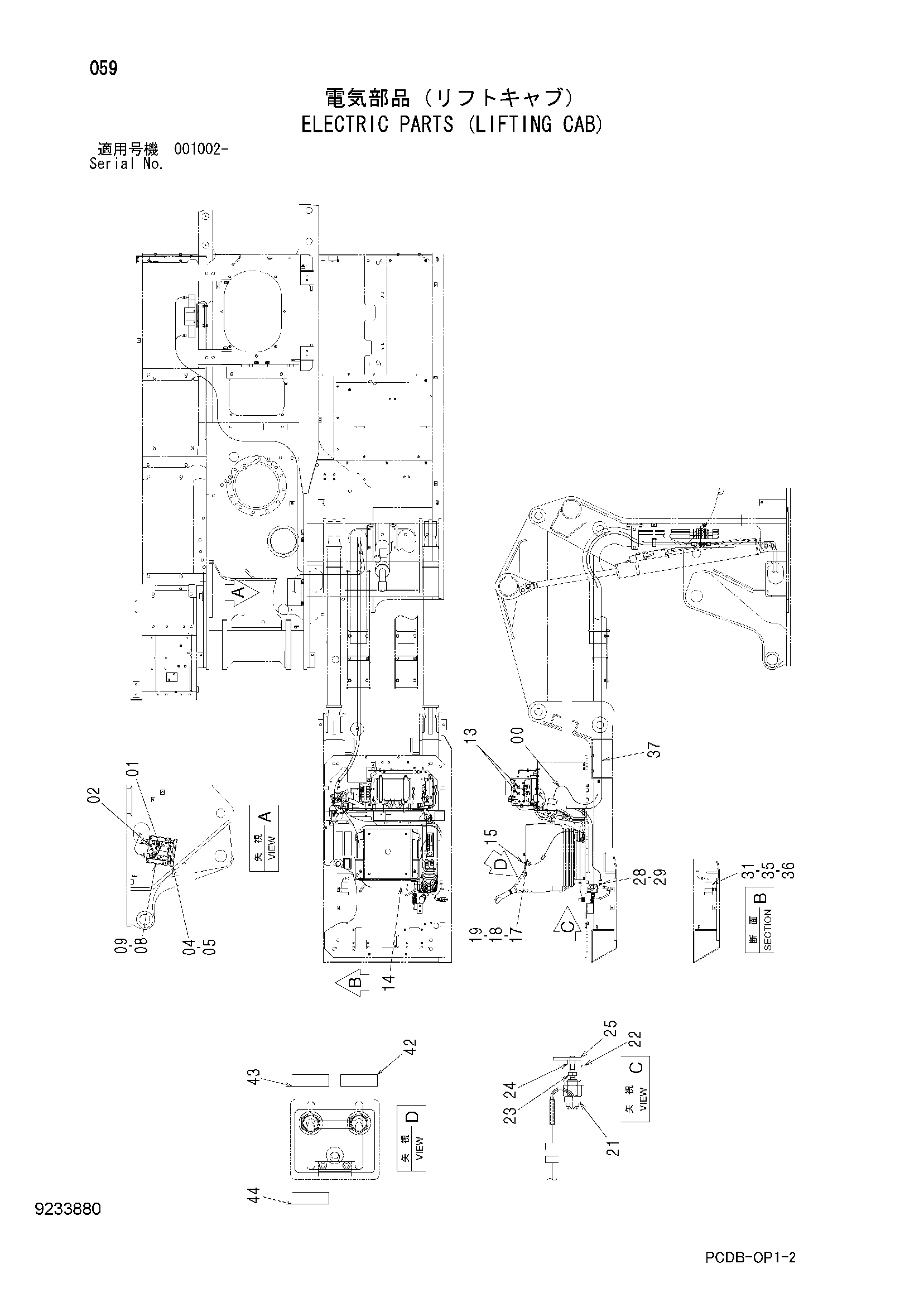

Заводская схема «Электрооборудование (подъём кабина)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2050837 | Жгут проводов | 1 |
| 01 | J460620 | Винт с шайбой | 2 |
| 02 | J260620 | Болт с шайбой | 1 |
| 02A | J900620 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 04 | 8077731 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 3087189 | Крышка | 1 |
| 09 | J260825 | Болт с шайбой | 4 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 13 | 4436534 | Реле | 2 |
| 14 | 4614766 | Жгут проводов | 1 |
| 15 | 4471531 | Выключатель | 2 |
| 17 | 3091191 | Панель | 1 |
| 18 | 4385236 | Колпачок | 1 |
| 19 | 4361800 | Самонарезающий винт | 4 |
| 21 | 4392059 | Выключатель | 1 |
| 22 | 4466575 | Кронштейн | 1 |
| 23 | J900825 | Болт | 1 |
| 24 | M500807 | Гайка | 1 |
| 25 | 4466574 | Седло винта | 1 |
| 28 | 4364784 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4333040 | Выключатель | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4110293 | Зуммер | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | 2047366 | Жгут проводов | 1 |
| 37 | 2053720 | Жгут проводов | 1 |
| 42 | 4661802 | Информационная табличка | 1 |
| 43 | 4661803 | Информационная табличка | 1 |
| 44 | 4661805 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
