Стрела трубопроводы — HITACHI ZX210W

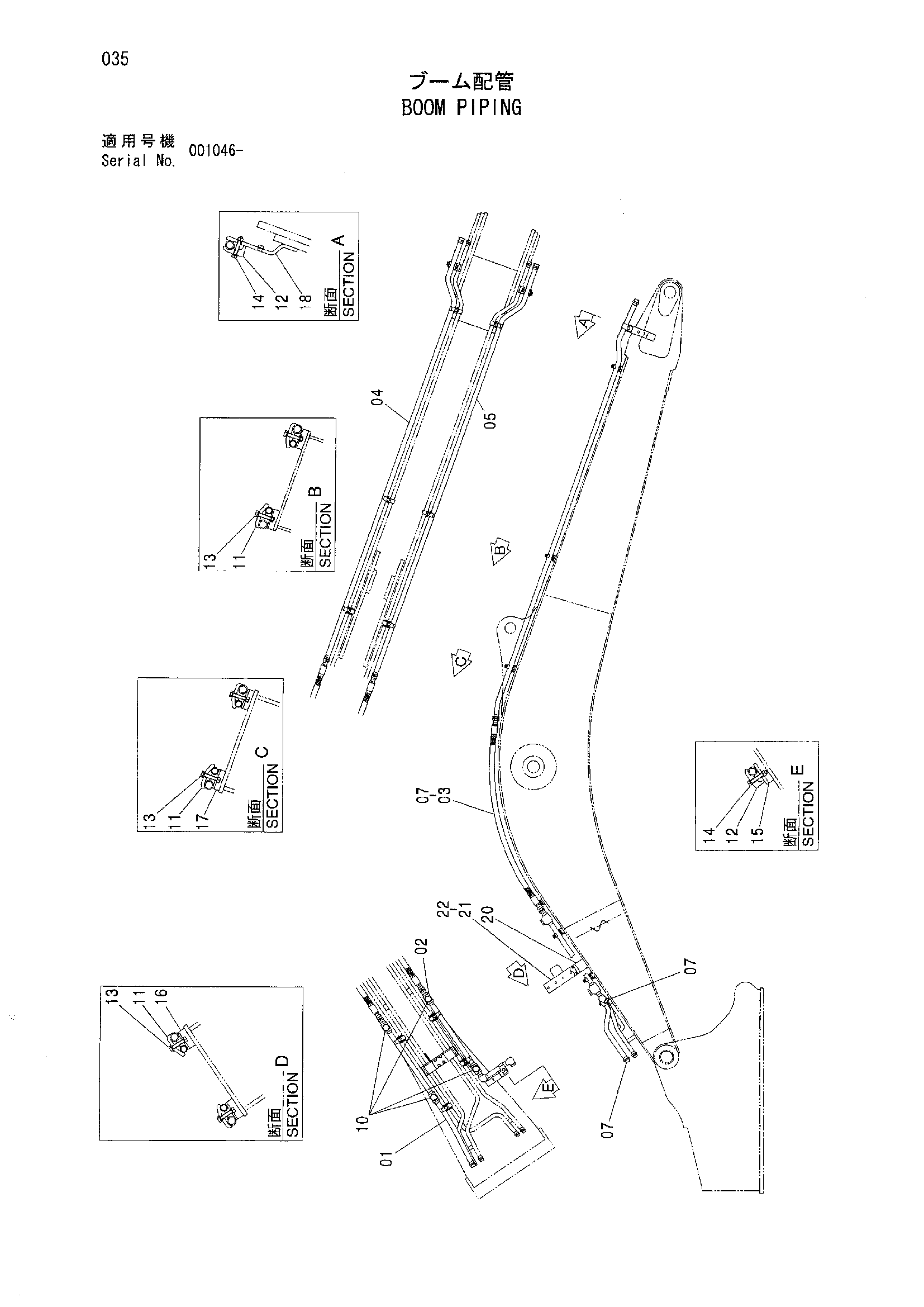

Заводская схема «Стрела трубопроводы» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081638 | Трубка | 1 |
| 02 | 8080620 | Трубка | 1 |
| 03 | 4621469 | Шланг | 2 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8082053 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 4113926 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 10 |
| 12 | 4190127 | Хомут трубки | 3 |
| 13 | J271265 | Болт с шайбой | 10 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Плоская шайба | 1 |
| 14 | J271275 | Болт с шайбой | 3 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 15 | 9755622 | Кронштейн | 1 |
| 16 | 9749940 | Седло винта | 4 |
| 17 | 9749939 | Седло винта | 2 |
| 18 | 9753607 | Кронштейн | 2 |
| 20 | 4435018 | Седло винта | 1 |
| 21 | 8079431 | Кронштейн | 1 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
