Тормоз трубопроводы (водило) — HITACHI ZX210W

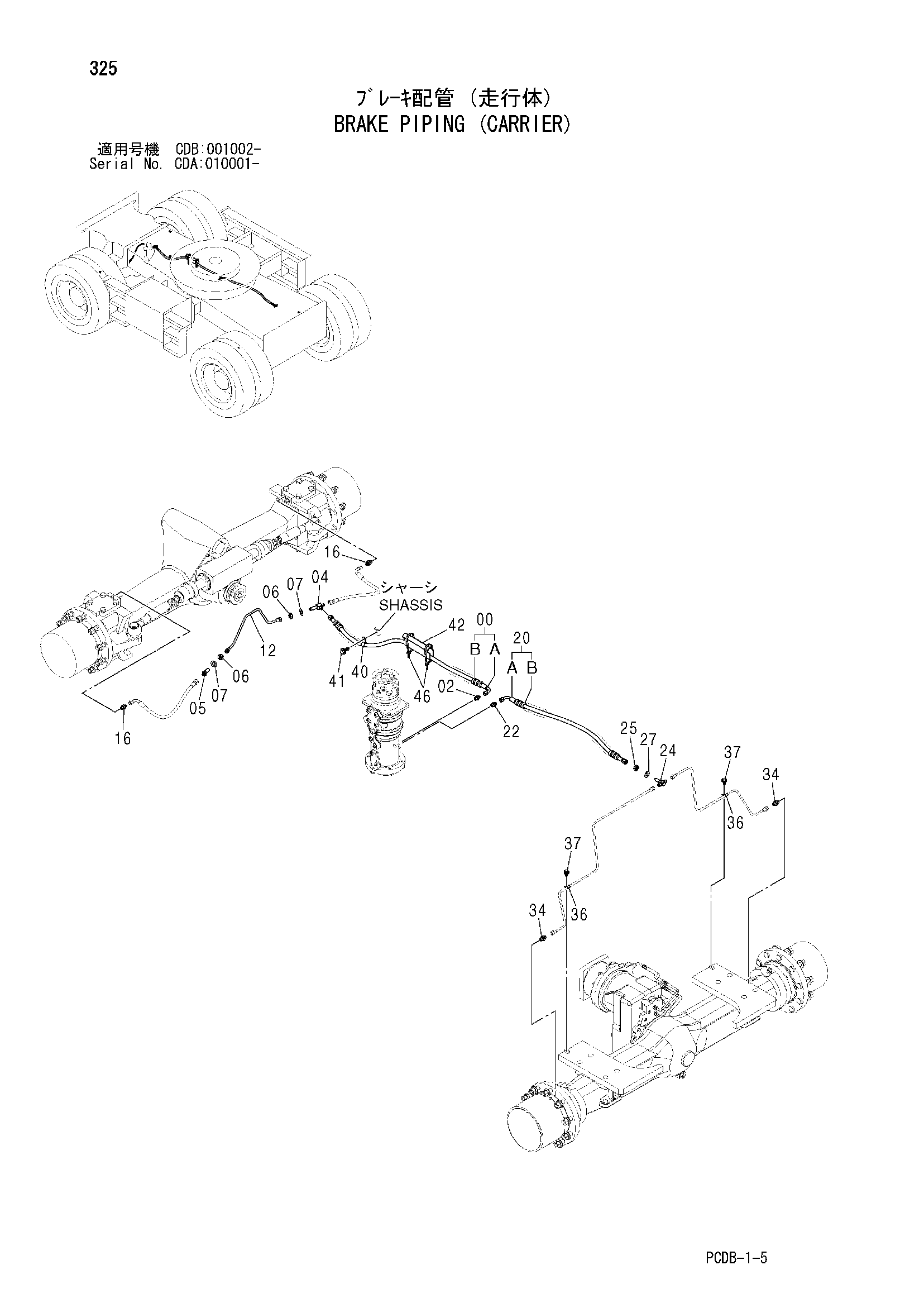

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218877 | Шланг в сборе | 1 |
| 00A | 4313773 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4479546 | Тройник | 1 |
| 05 | 4183224 | Адаптер | 1 |
| 06 | J952016 | Гайка | 2 |
| 07 | A590116 | Плоская шайба | 2 |
| 12 | 3095836 | Трубка | 1 |
| 16 | 4489344 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9223254 | Шланг в сборе | 1 |
| 20A | 4309438 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4280282 | Тройник | 1 |
| 25 | 4202531 | Гайка | 1 |
| 27 | A590114 | Плоская шайба | 1 |
| 34 | 4489345 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4000855 | Зажим трубка | 2 |
| 37 | J020612 | Болт с шайбой | 2 |
| 37 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 40 | 4190274 | Зажим | 1 |
| 41 | J021025 | Болт с шайбой | 1 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 42 | 4453084 | Резиновая втулка | 1 |
| 46 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
