Каталог запчастей HITACHI
Рама — HITACHI ZX210W

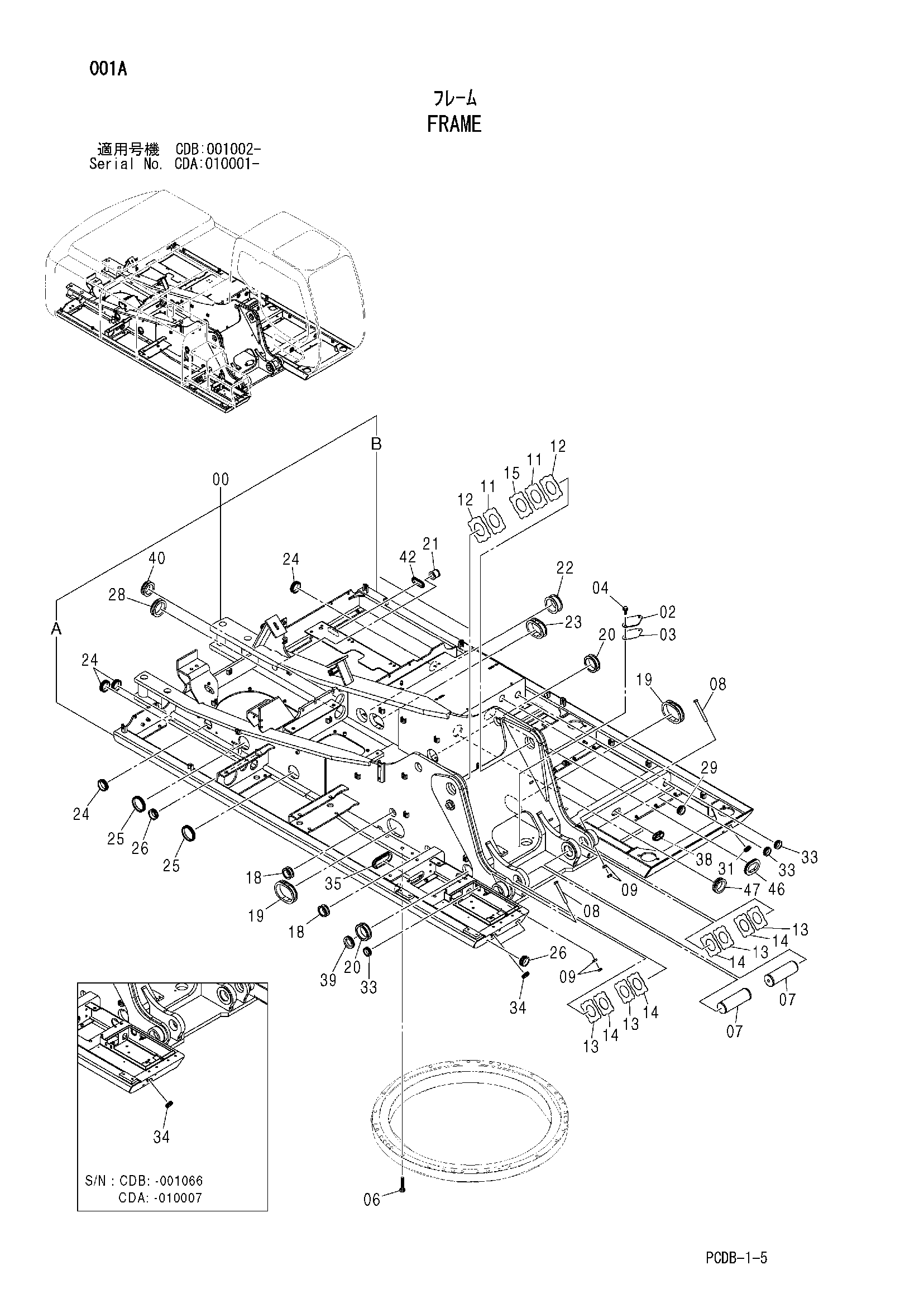

Заводская схема «Рама» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008131 | Рама основной | 1 |
| 00A | 3094064 | Трубка | 1 |
| 00B | 3094210 | Трубка | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | J922000 | Болт | 32 |
| 07 | 3088573 | Палец | 2 |
| 08 | 4435129 | Стопорный палец | 2 |
| 09 | J950016 | Гайка | 4 |
| 11 | 4444284 | Упорная пластина 1.0mm | 2 |
| 12 | 4444285 | Упорная пластина 2.0mm | 2 |
| 13 | 4444286 | Упорная пластина 1.0mm | 4 |
| 14 | 4444287 | Упорная пластина 2.0mm | 4 |
| 15 | 4460370 | Упорная пластина 1.5mm | 1 |
| 18 | 4338858 | Резиновая втулка | 2 |
| 19 | 4191978 | Резиновая втулка | 2 |
| 20 | 4191977 | Резиновая втулка | 2 |
| 21 | 4208278 | Втулка: резиновый | 1 |
| 22 | 4206288 | Резиновая втулка | 1 |
| 23 | 4259417 | Резиновая втулка | 1 |
| 24 | 4389040 | Резиновая втулка | 4 |
| 25 | 4232527 | Резиновая втулка | 2 |
| 26 | 4201749 | Резиновая втулка | 2 |
| 28 | 4190960 | Резиновая втулка | 1 |
| 29 | 4201995 | Резиновая втулка | 1 |
| 31 | 4312368 | Резиновая втулка | 1 |
| 33 | 4209294 | Резиновая втулка | 3 |
| 34 | 4184582 | Резиновая втулка | 1 |
| 34 | 4184582 | Резиновая втулка | 2 |
| 35 | 4293803 | Резиновая втулка | 1 |
| 38 | 4240700 | Резиновая втулка | 1 |
| 39 | 4087462 | Резиновая втулка | 1 |
| 40 | 4246927 | Резиновая втулка | 1 |
| 42 | 4457108 | Резиновая втулка | 1 |
| 46 | 4201751 | Резиновая втулка | 1 |
| 47 | 4221019 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
