Подъём кабина опора — HITACHI ZX210W

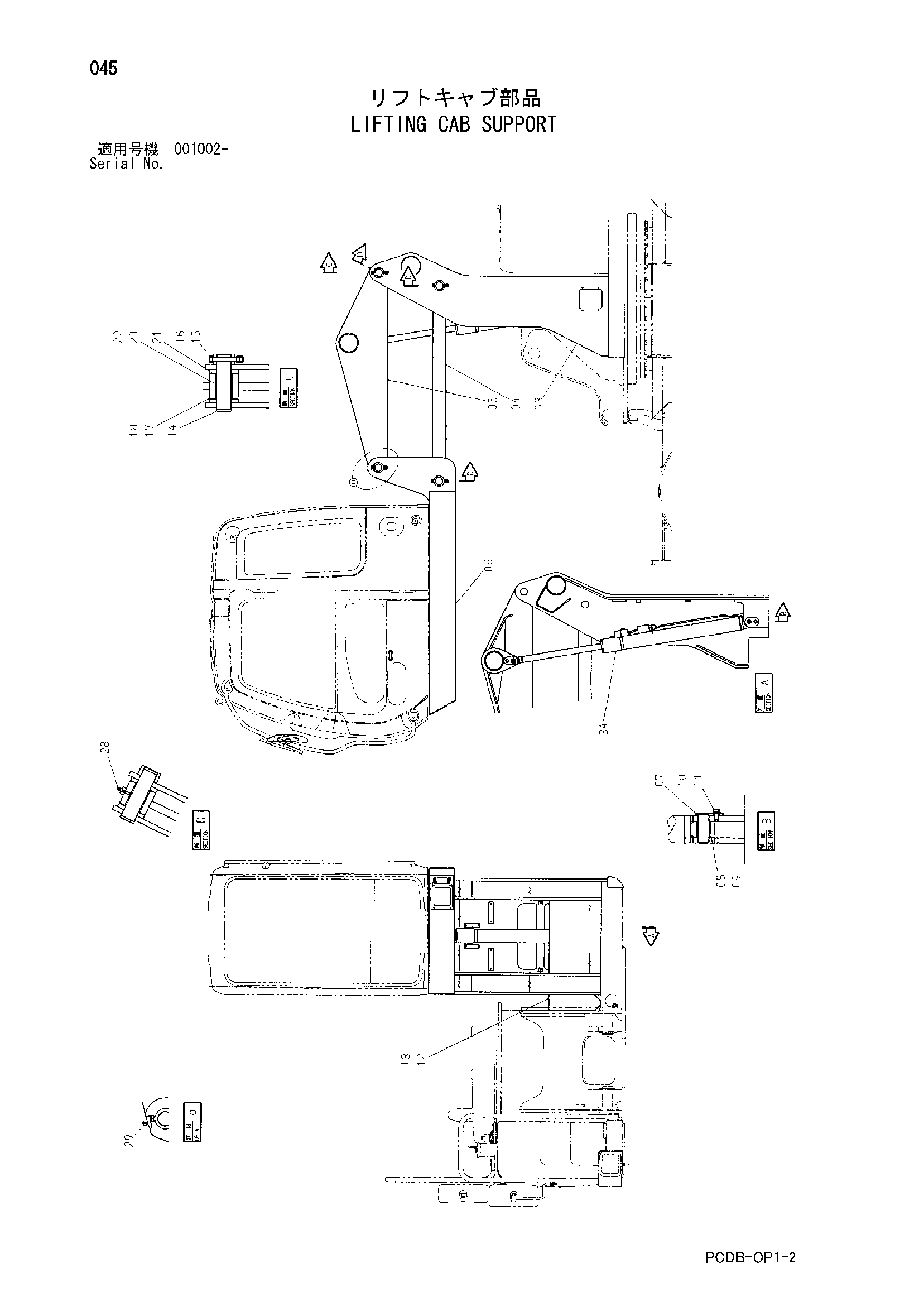

Заводская схема «Подъём кабина опора» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6022302 | Башенный | 1 |
| 03A | 4434950 | Ограничитель | 4 |
| 04 | 7045588 | Тяга | 1 |
| 05 | 6022297 | Тяга | 1 |
| 06 | 6022296 | Платформа | 1 |
| 06A | 4434950 | Ограничитель | 4 |
| 07 | 9751493 | Палец | 2 |
| 08 | 4367635 | Регулировочная шайба 0.5mm | 8 |
| 09 | 4367636 | Регулировочная шайба 0.8mm | 4 |
| 10 | 4339354 | Втулка | 2 |
| 11 | J901230 | Болт | 2 |
| 12 | 4613477 | Пластина | 1 |
| 13 | 4613478 | Пластина | 1 |
| 14 | 3064843 | Палец | 8 |
| 15 | 4435123 | Стопорный палец | 8 |
| 16 | J950016 | Гайка | 16 |
| 17 | 4374459 | Упорная пластина 1.0mm | 16 |
| 18 | 4374437 | Упорная пластина 1.2mm | 16 |
| 20 | 4334426 | Втулка | 16 |
| 21 | 4117954 | Пылезащитное уплотнение | 16 |
| 22 | 4613428 | Проставка | 8 |
| 23 | 8086439 | Ступень | 1 |
| 24 | 4338267 | Палец | 2 |
| 25 | 4022700 | Стопорный палец | 2 |
| 26 | 4114405 | Шайба | 2 |
| 27 | 3097196 | Кронштейн | 2 |
| 28 | J75481 | Пресс-маслёнка | 6 |
| 29 | J75581 | Пресс-маслёнка | 2 |
| 34 | 4612741 | Гидроцилиндр. подъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
