Реарвиев зеркало (правый)[NA] — HITACHI ZX210W

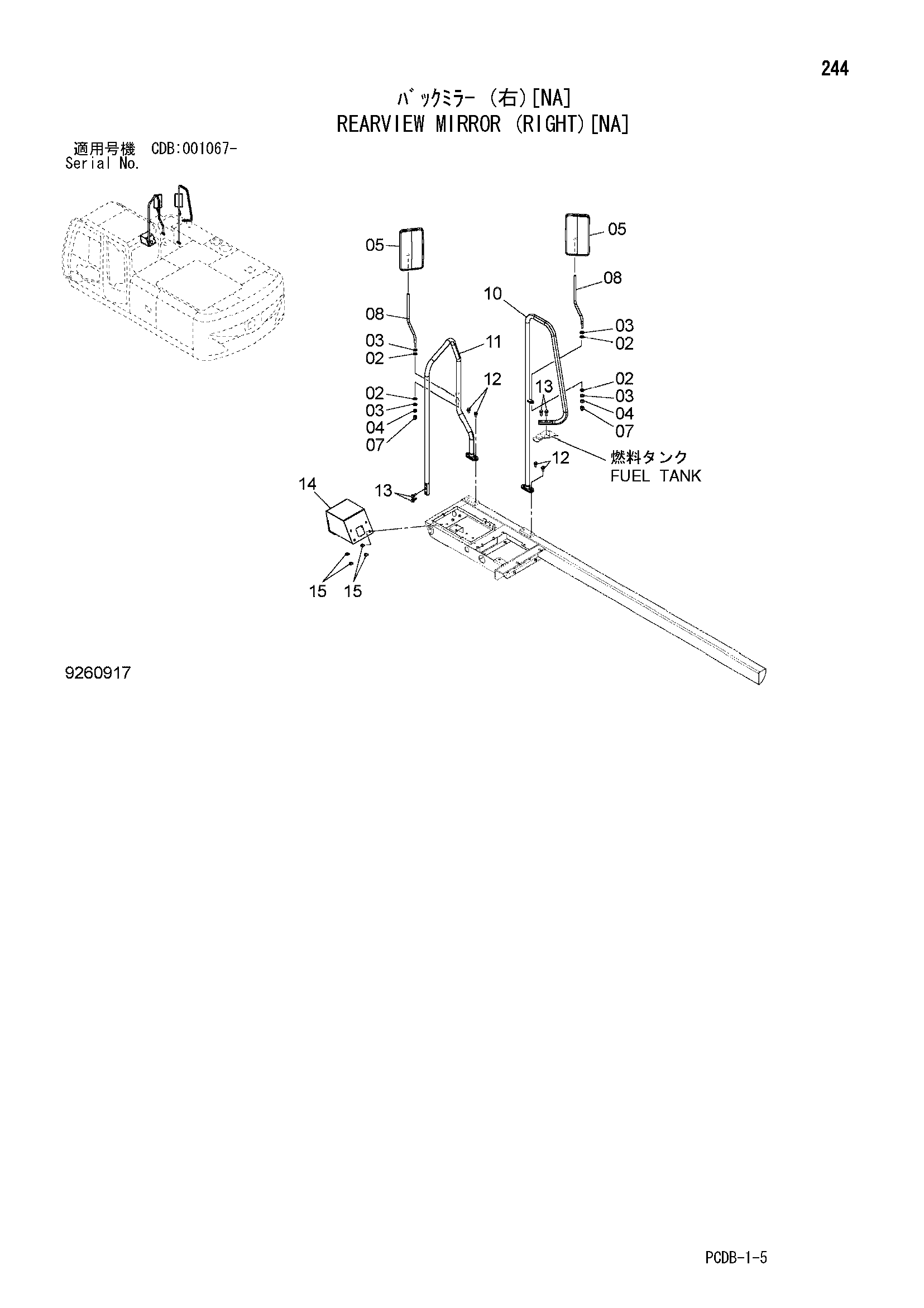

Заводская схема «Реарвиев зеркало (правый)[NA]» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Реарвиев зеркало (правый)[NA] HITACHI ZX210W](/catalog-drawings/b3/b3abc908-5ca7-42b6-9a26-d2d7a59b2f09.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4172172 | Тарельчатая пружина | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | J950012 | Гайка | 2 |
| 05 | 4483924 | Зеркало | 2 |
| 07 | 4449509 | Гайка колпачок | 2 |
| 08 | 4485116 | Стойка | 2 |
| 10 | 7045706 | Стойка | 1 |
| 11 | 7049935 | Стойка | 1 |
| 12 | J231230 | Болт с шайбой | 4 |
| 13 | J271240 | Болт с шайбой | 4 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 8093923 | Крышка | 1 |
| 15 | J271030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
