Боковой ответвление трубопроводы — HITACHI ZX210W

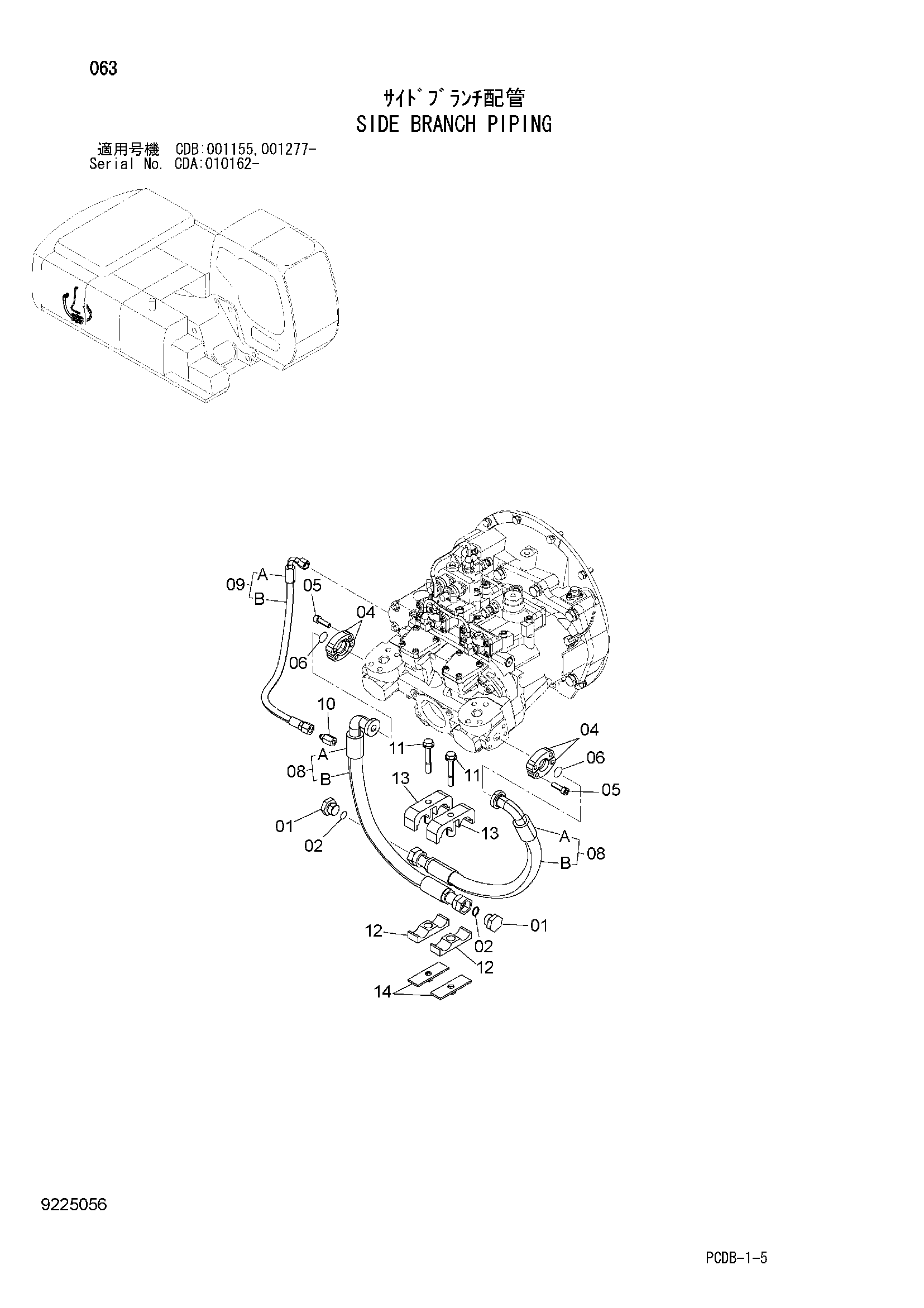

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209823 | Пробка | 2 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4506459 | Разъёмный фланец | 4 |
| 05 | J781035 | Болт с внутренним шестигранником | 8 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 9266759 | Шланг в сборе | 2 |
| 08A | 4649240 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 1 |
| 09 | 9219215 | Шланг в сборе | 1 |
| 09A | 4307363 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4444381 | Пробка | 1 |
| 11 | J271280 | Болт с шайбой | 2 |
| 11A | J901280 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 3072291 | Резиновая прокладка | 2 |
| 13 | 8061722 | Хомут | 2 |
| 14 | 9738975 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
