Рукоять (дуал рукоять гидроцилиндр. тип) — HITACHI ZX210W

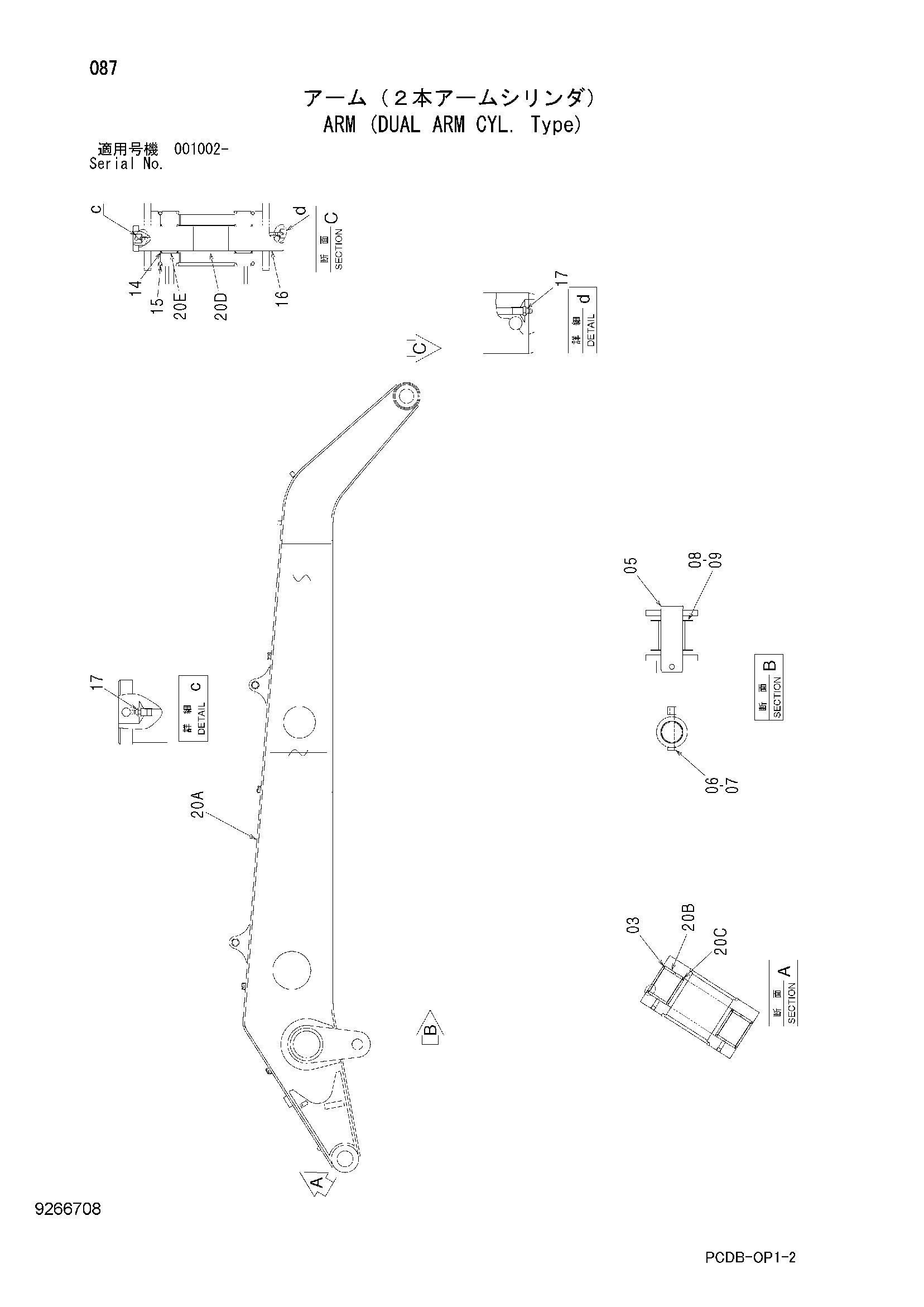

Заводская схема «Рукоять (дуал рукоять гидроцилиндр. тип)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 3103081 | Палец | 2 |
| 06 | 4435124 | Стопорный палец | 2 |
| 07 | J950016 | Гайка | 4 |
| 08 | 4444288 | Упорная пластина 1.0mm | 4 |
| 09 | 4444289 | Упорная пластина 2.0mm | 2 |
| 14 | 4067902 | Пылезащитное уплотнение | 2 |
| 15 | 4089028 | Уплотнительное кольцо | 2 |
| 16 | 3041200 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 20A-E | 7049071 | Рукоять | 1 |
| 20A | 7049068 | Рукоять | 1 |
| 20B | 4443881 | Втулка | 2 |
| 20C | 4067901 | Пылезащитное уплотнение | 2 |
| 20D | 4123815 | Проставка | 1 |
| 20E | 4196105 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
