Гидроцилиндр. аутригер — HITACHI ZX210W

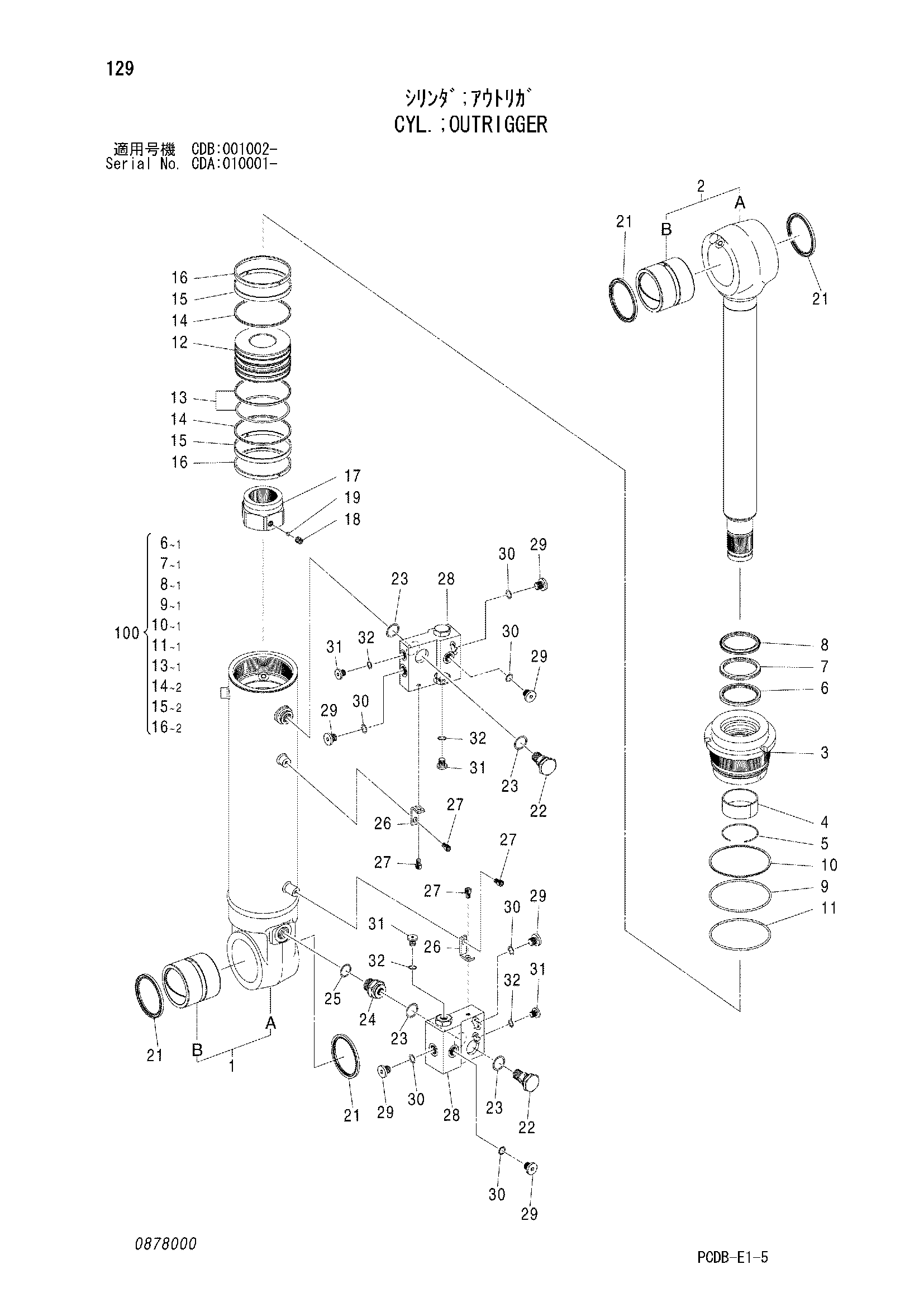

Заводская схема «Гидроцилиндр. аутригер» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4486405 | Гидроцилиндр. аутригер | 1 | |
| 1 | 0878001 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0208326 | Втулка пальца | 1 |
| 2 | 0878002 | Шток поршня в сборе | 1 |
| 2B | 0208326 | Втулка пальца | 1 |
| 3 | 0866804 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0666806 | Грязесъёмное кольцо | 1 |
| 9 | A811115 | Уплотнительное кольцо | 1 |
| 10 | 0814207 | Опорное кольцо | 1 |
| 11 | A810120 | Уплотнительное кольцо | 1 |
| 12 | 0866805 | Поршень | 1 |
| 13 | 0258205 | Кольцо уплотнение в сборе | 1 |
| 14 | 0409709 | Опорное кольцо | 2 |
| 15 | 0667206 | Направляющее кольцо | 2 |
| 16 | 0261308 | Направляющее кольцо | 2 |
| 17 | 0814209 | Гайка | 1 |
| 18 | 0309011 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 21 | 0815901 | Грязесъёмное кольцо | 4 |
| 22 | 0826814 | Пробка | 2 |
| 23 | 4509182 | Oーкольцо | 4 |
| 24 | 0863404 | Адаптер | 1 |
| 25 | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 0866806 | Пластина | 2 |
| 27 | 0866807 | Болт с внутренним шестигранником | 4 |
| 28 | 9220919 | Обратный клапан | 2 |
| 29 | 0695008 | Пробка | 6 |
| 30 | 4509180 | Уплотнительное кольцо | 6 |
| 31 | 0866808 | Пробка | 4 |
| 32 | 957366 | Уплотнительное кольцо | 4 |
| 100 | 4616885 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
